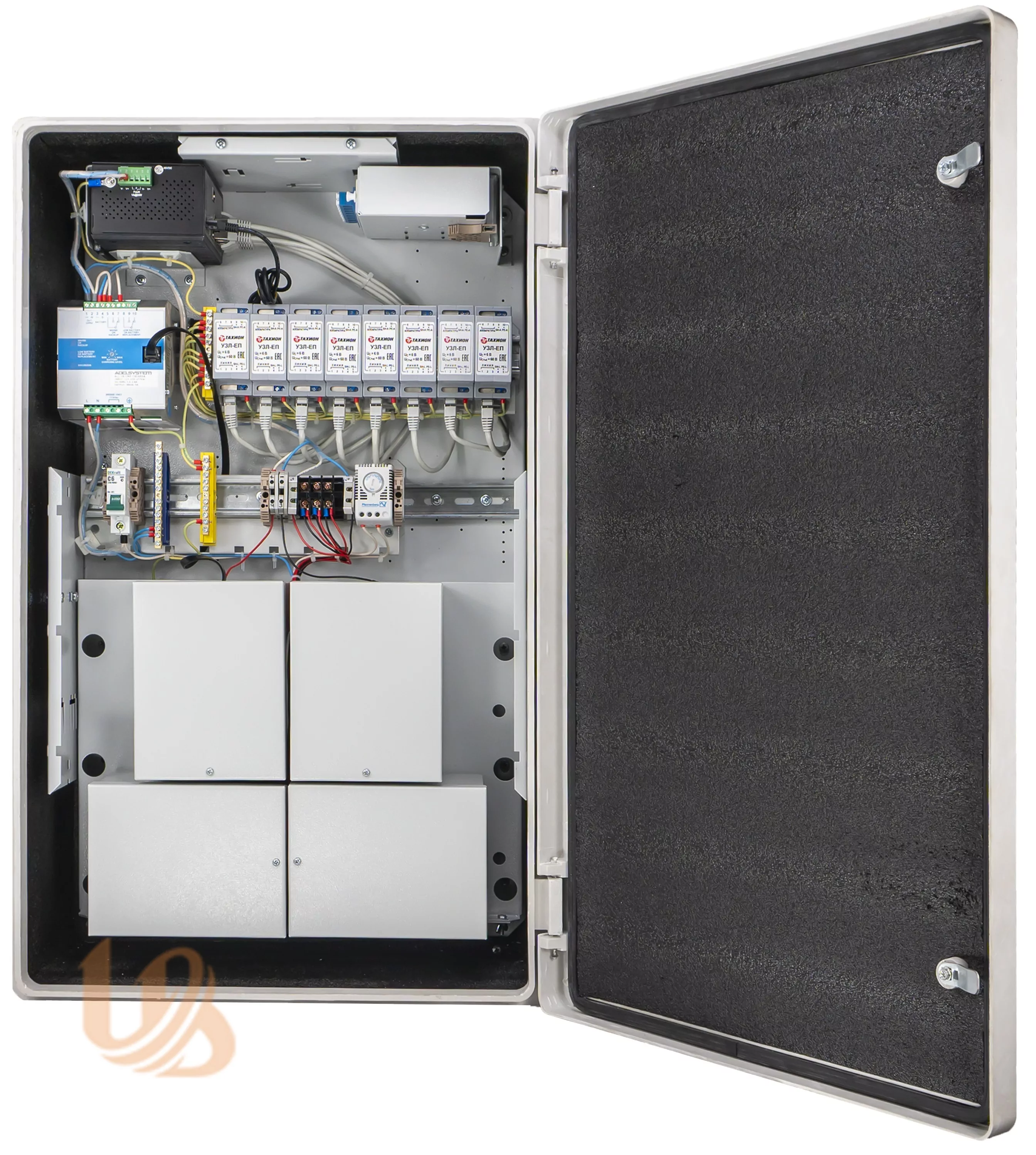

Шкаф распределительный уличный с предустановленным телекоммуникационным оборудованием для подключения 8 камер видеонаблюдения. Модификация с коммутатором на 16 портов.

НАЗНАЧЕНИЕ

Шкаф предназначен для применения в уличных системах видеонаблюдения. Позволяет осуществить подключение и питание до 8 камер видеонаблюдения.

ОСОБЕННОСТИ

Комплектация шкафа на 8 камер видеонаблюдения с возможностью расширения до 16
Возможность подключения дополнительного сетевого оборудования
Свободное место на DIN-рейках для установки дополнительных трёх устройств грозозащиты ПЗЛ-ЕП
Возможность установки дополнительного оборудования на двери шкафа
Промышленное исполнение установленного оборудования
Шкаф выполнен из композитных материалов
Высокая энергоэффективность при отсутствии постоянного обогрева
Температурная компенсация зарядного тока аккумуляторов
Точечный подогрев только аккумуляторных батарей без прогрева всего шкафа
Защита от выпадения конденсата
Гарантия 24 месяца
Встроенная защита от перенапряжений по сети Ethernet
Встроенный полностью укомплектованный оптический кросс на 8 Duplex LC.
Встроенные аккумуляторные батареи сроком службы до 12 лет
Комплект крепежа на стену и столб в комплекте
Оптические и медные патч-корды в комплекте.
Полностью готовое к подключению решение, без необходимости проведение внутреннего монтажа оборудования.
Время автономной работы от резервного источника питания: не менее 2 часов при подключении общей нагрузки до 136 Вт
Резервирование подогрева аккумуляторных батарей - эффективная ёмкость не зависит от температуры, даже при отсутствии внешнего питания
Мощность PoE встроенного коммутатора: 15 Вт/порт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры: 800х500х250 мм
Вес шкафа в сборе: приблизительно 42 кг
Параметры встроенного коммутатора: ромышленный управляемый L2+ коммутатор 4 порта 100/1000M SFP + 16 портов 10/100TX L2 с поддержкой HighPoE 802.3af/802.3at. Пропускная способность общей шины коммутатора 11,2 Гбит/с. Jumbo Frame: 10 кбайт на всех портах. Поддержка кольцевой технологии ITU G.8032 v2/2012, SFP слот поддерживает DDM, 2DI (дискретный вход) & 2DO (дискретный выход), встроенные часы реального времени (RTC), EFT защита ±2000 В DC для линии электропитания, поддержка ±6000 В DC Ethernet ESD защиты. Поддержка протокола Cisco Discovery Protocol. Стандарты IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Удары), IEC60068-2-64 (Вибрации). MTBF 583 573 часов. Поддержка стандартов IEEE 802.1d Spanning Tree & IEEE 802.1w RSTP, 802.1s MSTP VLAN redundancy, IEEE 802.1ab LLDP, Cisco CDP, IEEE 802.1p CoS, VLAN: Port Based VLAN, 4K 802.1Q VLAN, GVRP, QinQ. Поддержка тревог: System Event Log, SMTP Email alert, SMS mobile (текст), SNMP Trap, 32 RMON counters. Безопасность: SSL/SSH/ACL L2&L3, Port Security, IP Security, Login Security, приоритетный контроль доступа DHCP server / client / Port&Vlan based DHCP distribution / DHCP Option 82. Корпус с защитой IP-30, установка на DIN-рейку или на стену. Питание: резервированное, 44~56 В DC. Рабочий диапазон температур -40°C до +75°C. 8 патч-кордов FTP RJ45, cat.5e, серый, длиной 0,5 метра.
Параметры встроенного источника бесперебойного питания: Резервированный источник питания на DIN-рейку. 48В постоянного тока, ток нагрузки до 5А Вход: 1-фазное напряжение 115 - 230 - 277В переменного тока. Выход: 48В постоянного тока. Максимальный ток нагрузки 5А. Подключение внешних аккумуляторных батарей. Напряжение заряда АКБ 56,6В постоянного тока. Максимальный зарядный ток 5А. Ограничение зарядного тока 10...100% от максимального. Защита АКБ от глубокого разряда. Программируемый алгоритм заряда аккумуляторной батареи. Поддержка двух уровней заряда. Совместимость с негерметичными, герметичными свинцово-кислотными АКБ, гелевыми АКБ и Ni-Cd АКБ. Сигнализация тревоги состояния аккумуляторной батареи (сухие контакты). Сигнализация перехода на питание от АКБ (сухие контакты). Максимальный коммутируемый ток выходов сигнализации 30В постоянного тока до 1А или 60В переменного тока до 1А. Минимальный коммутируемый ток: 5В постоянного тока 1мА. Возможность подключения внешнего датчика температурной компенсации заряда АКБ (разъём RJ-45). Параметры температурной компенсации заряда АКБ: Быстрый заряд (каждые 288 часов в течение 85 минут): +/-5мВ/°C x число ячеек АКБ при -8°C ... +45°C; +140мВ/ячейку ÷ -200мВ/ячейку по сравнению со значением при 20°C Равномерный заряд: +/-3мВ/°C x число ячеек АКБ при -20°C ... +45°C; +120мВ/ячейку ÷ -120мВ/ячейку по сравнению со значением при 20°C Заряд АКБ при температурах ниже -20°C не осуществляется. Габаритные размеры 100x115x135 мм. Вес 0,85 кг. Диапазон рабочих температур -40 ÷ +70°C. В комплекте с датчиком температурной компенсации зарядного тока аккумуляторной батареи с длиной шнура 1 метр.
Параметры системы резервного питания: четыре встроенных аккумуляторных батарей: Аккумуляторная батарея 12В, 12Ач для питания энергоёмких потребителей с увеличенным сроком службы до 12 лет. Технология рекомбинации газов VRLA. Рабочее напряжение АКБ, B 12 Емкость по С20, Ач 12 Технология AGM Клеммы F2 (faston) 6.3 mm Длина 151 мм, Ширина 98 мм, Высота без учета клемм 95 мм, Высота с учетом клемм 101 мм Вес 4 кг Напряжение заряда АКБ, В 13.8-14.1 Напряжение подзаряда в буферном режиме, В 13.38-13.62 Номинальный - максимальный ток заряда, А 1.2 — 3.6 Диапазон рабочей температуры при заряде АКБ от -10°С до +60°С Срок службы в буферном режиме, лет 10-12 Емкость по С10, Ач 12 Емкость по С5, Ач 10.25 Срок службы в циклическом режиме, кол-во заряд/разряд до 260 циклов Нижний предел рабочей температуры при разряде, С -20 Верхний предел рабочей температуры при разряде, С 60 Внутреннее сопротивление заряженной батареи (25С), мОм 17 Максимальный разрядный ток (25С) (5с), А 160 Материал корпуса АКБ ABS (акрило-бутадиен-стирол). Аккумуляторные батареи установлены в термостат с параметрами: Напряжение питающей сети, В 12,0 Ток подогрева АБ, не более, А 0,5 Срок службы, лет 10.
Параметры системы обеспечения микроклимата: гигростат с параметрами: регулировка влажности 40...90%, 230В. Установка на DIN-Рейку. Нагреватель мощностью 20Вт. Питание 230В, монтаж на DIN-рейку.
Параметры системы защиты от перенапряжений: 8 устройств грозозащиты информационных портов оборудования Ethernet. Защищаемые пары линии данных 1-2, 3-6, линии питания 4, 5-7, 8. Соответствие стандартам IEEE 802.3at и IEEE 802.3af (тип А и тип B). Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с МЭК 1312-1). Категория испытаний по МЭК 61643-21: С1, С2. Затухание <2 дБ (<250МГц). 89х58х35мм, -55...+85 градС.
Параметры системы питания: подключение в линию питания 230В. Встроенная автоматическая защита на 1 полюс. Номинальный ток 6А. Характеристика С.
Параметры системы заземления: шина заземления с 12 клеммами, заземление устройств грозозащиты и активного оборудования.
Параметры кабельных вводов: кабельные вводы под ПНД трубу D16 8 штук. Кабельные вводы под ПНД трубу D25 – 3 штуки. Кабельный ввод под провод заземления - 1 шт.

КОМПЛЕКТАЦИЯ ШКАФА

Шкаф телекоммуникационный распределительный уличный - 1 шт
Промышленный управляемый коммутатор - 1 шт
Источник бесперебойного питания - 1 шт
Датчик температурной компенсации зарядного тока АКБ - 1 шт
Термостат АКБ 12Ач - 4 шт
Аккумуляторная батарея 12В 12Ач - 4 шт
Устройство защиты информационных портов - 8 шт
Гигростат - 1 шт
Нагреватель - 2 шт
Патч-корд FTP Cat.5e 0.5m - 8 шт
Автоматический выключатель - 1 шт
Оптический кросс - 1 шт
Проходной соединитель - 8 шт
Пигтейл LC одномод длиной 1,5 метра - 16 шт
Оптический патч-корд duplex LC, одномод, 1м - 4 шт.
Шина "ноль" - 1 шт
Шина заземления - 1 шт
Кабельные вводы под ПНД трубу D16 - 8 шт
Кабельные вводы под ПНД трубу D25 – 3 шт
Кабельный ввод под провод заземления - 1 шт
Кронштейн блока термостатов аккумуляторных батарей – 1 шт
Кронштейн для крепления коммутатора и оптического кросса – 1 шт
Панель боковая с креплениями для укладки кабелей– 2 шт
Монтажная панель – 1 шт
Сплайс-кассета с крышкой – 1 шт
Комплект крепежа на стену и столб - 1 компл
Комплект соединительных проводов – 1 компл
Комплект проводов заземления – 1 компл
Площадка для DIN-Рейки – 2 шт
DIN-Рейка – 3 шт.
Теплоизоляционный материал внутренних поверхностей шкафа – 1 компл.
Разъёмы 8P8C RJ-45 Cat.5e экранированный - 8 шт.

Варта Бокс-8/16 (ШТР-Н-17U-5x2.55-2.0.1.1)
