Уличное устройство защиты портов в сети Ethernet c питанием РоЕ IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt

НАЗНАЧЕНИЕ

Уличное устройство защиты от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt.

ОСОБЕННОСТИ

Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
Макс. длительное рабочее напряжение, Uc: линия данных 6VDC, линия питания 58VDC.
Номинальный ток разряда (8/20 мкс), In линия-линия C1/линия-земля C2: линия данных 100A/2кА, линия питания 100A/2кА.
Уровень напряжения защиты при In, Up линия-линия/линия-земля: линия данных 20V/550V, линия питания 120V/550V.
Время срабатывания линия-линия/линия-земля: линия данных <10нс/<100нс, линия питания <10нс/<100нс.
Конструктивно выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях.
Кабельные вводы PBA16-RJ45, диаметр кабеля 4 ÷ 5 мм (2 шт.).
Диапазон рабочих температур – 55° ÷ +85°С.
Степень защиты IP66.
Габаритные размеры (с кабельными вводами) 145х118х55мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Защищаемые пары (контакты RJ-45): Линия данных: (1-2), (3-6), (4-5) и (7-8), Линия питания: (1,2-3,6) и (4,5-7,8)
Макс. длительное рабочее напряжение UС Линия данных: 6 В DC Линия питания: 60 В DC
Номинальный рабочий ток IN Линия данных: 600 мА Линия питания: 600+600=1200 мА
Номинальный ток разряда (8/20 мкс) In Линия-линия С1 / линия-земля С2 Линия данных: 100 А / 2 кА Линия питания: 100 А / 2 кА
Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более Линия данных: 20 В / 550 В Линия питания: 120 В / 550 В
Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более Линия данных: 15 В / 550 В Линия питания: 90 В / 550 В
Время срабатывания Ta Линия-линия / линия-земля Линия данных: <10 нс / <100 нс Линия питания: <10 нс / <100 нс
Вносимое затухание Линия данных: <2 дБ (<250МГц)
Диапазон рабочих температур -55°С ¸ +85°С
Тип подключения (Вход-Выход) RJ45- RJ45
Сечение заземляющего провода, не более 2,5 мм2
Вес в упаковке 90 г
Категория испытаний по МЭК 61643-21 С1, С2

КОМПЛЕКТ ПОСТАВКИ

Устройство
Паспорт
Упаковка

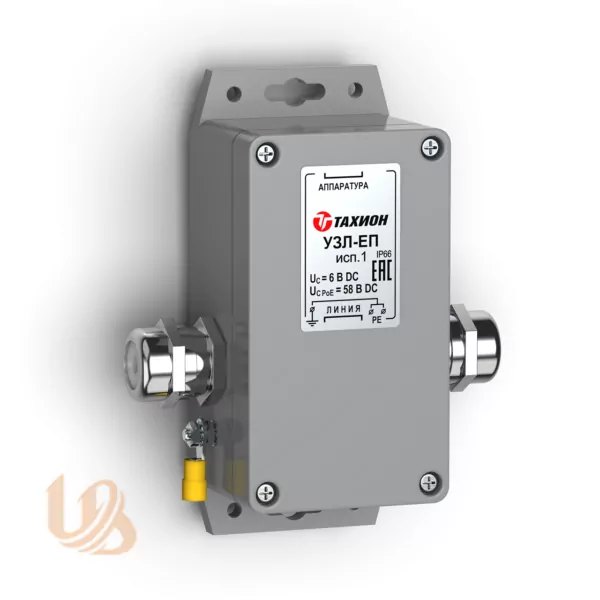

УЗЛ-ЕП исп.1
