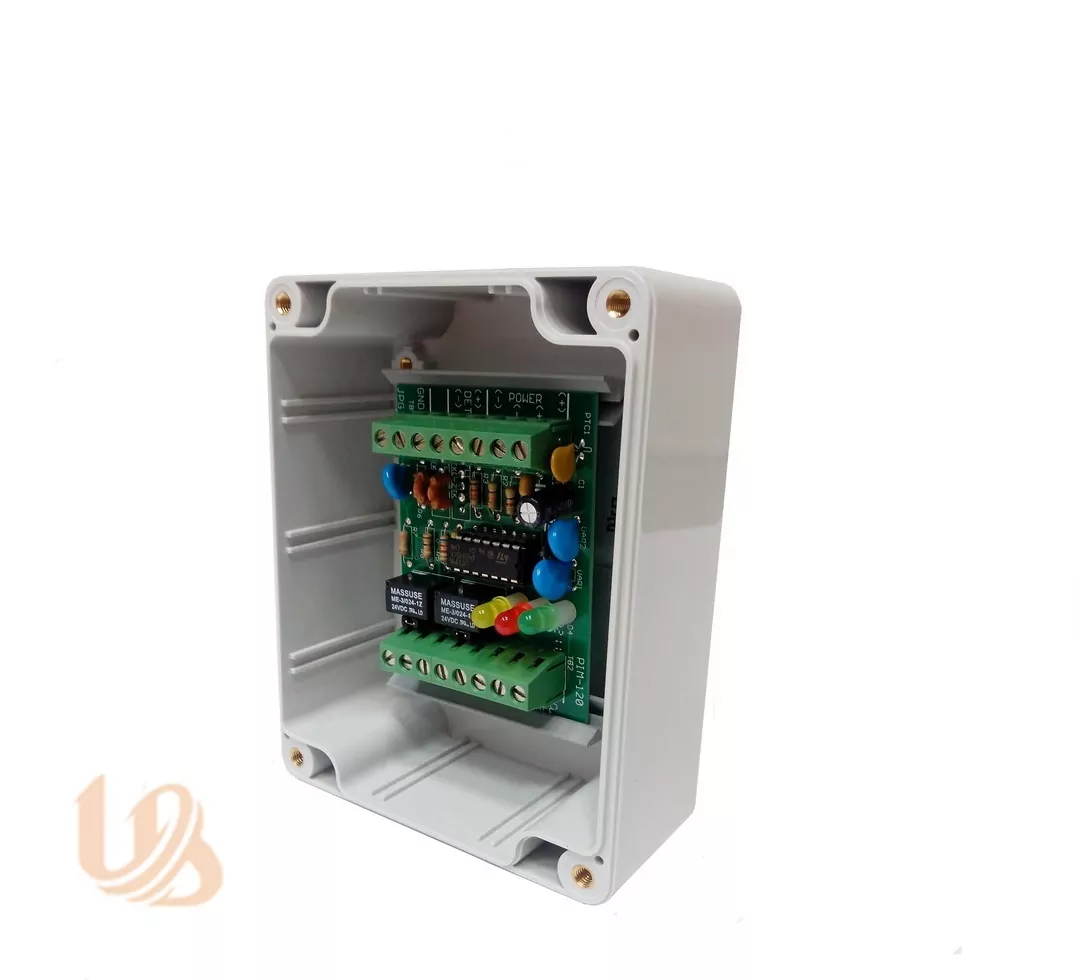

PIM-120 представляет собой электронную плату в пластиковом корпусе малых габаритов с прозрачной крышкой. На лицевой стороне прибора расположены светодиодные индикаторы «пожар», «неисправность» и «питание», отображающие текущее состояние прибора. Сигнал «пожар» формируется при обнаружении возгорания и автоматически снимается после ликвидации причины, вызвавшей данное состояние. В случае обрыва цепи термокабеля формируется извещение «неисправность». Передача сигналов во внешние цепи производится через выходы типа «сухой контакт».

Интерфейсный модуль PIM-120 предназначен:

Для преобразования состояния термокабеля PHSC в релейный выход.
Контроля термокабеля на обрыв.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество подключаемых шлейфов, шт: 1;
Максимальная длина подключенного термокабеля, м: 2000;
Напряжение питания DC, В: 19,0..27.0 от внешнего источника;
Ток потребления, мА: 58;
Сопротивление сигнального шлейфа, не более, Ом: 1000;
Величина оконечного резистора: 2,2 кОм + 5 %, 0,25 Вт;
Параметры контактов реле: 1 А, при напряжении =30 В;
Диапазон рабочих температур, °С: 0…+49;
Габаритные размеры модуля в боксе (высота х ширина х глубина): 115 x 90 x 55 мм;
Габаритные размеры печатной платы модуля: 70 x 51 x 18 мм;
Относительная влажность: до 95% без конденсации влаги;
Степень защиты оболочки (с гермовводами): IP65;
Срок службы модуля: не менее 10 лет.

КОМПЛЕКТНОСТЬ

Интерфейсный модуль PIM-120 в боксе - 1шт;
Руководство по эксплуатации. Паспорт - 1шт на партию.
