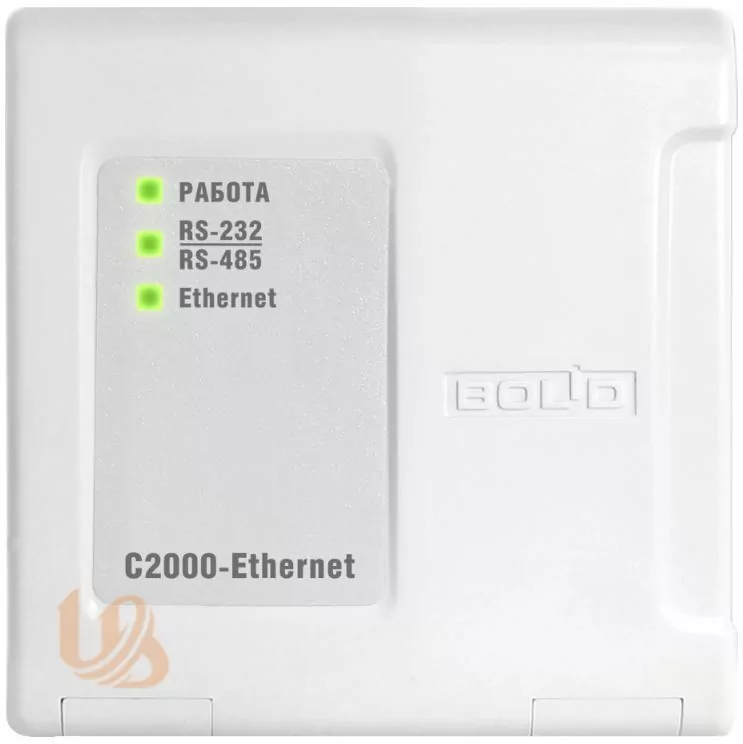

Преобразователь интерфейса предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно, 10 Мбит/с, half- или full-duplex, UDP, ICMP (ping), ARP, до локальных 10 С2000-Ethernet на 1 удаленный С2000-Ethernet, IP41, -40°С...+50°С

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Скорость передачи 10 Мбит/с
Используемые протоколы UDP, ICMP (ping), ARP
Поддерживаемые способы адресации IP-пакетов прием/передача единичных пакетов прием широковещательных пакетов
Максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet" 8
Скорость передачи данных для работы с приборами "Орион" – 9600 бит/с
Для работы с пультом "С2000М" – 9600 или 19200 бит/с
Для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Количество стартовых/стоповых бит 8 бит данных и 1 стоповый, 8 бит данных и 2 стоповых
Контроль четности отсутствует
Максимальная длина пакета 264 байта
Длина линии связи RS-485 не более 1500 м
Длина линии связи RS-232 не более 20 м
Напряжение питания 12 ÷ 24 В постоянного тока
Потребляемый ток не более 90 мА - при напряжении питания 12 В не более 50 мА - при напряжении питания 24 В
Готовность к работе после включения питания не более 3 с
Рабочий диапазон температур от минус 30 до +50 °C
Степень защиты корпуса IР20
Габаритные размеры 102×107×39 мм
Вес прибора не более 0,2 кг
Программирование прибора программой UProg.exe
Подключение к ПК через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса
Подключение к прибору RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением
Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)
