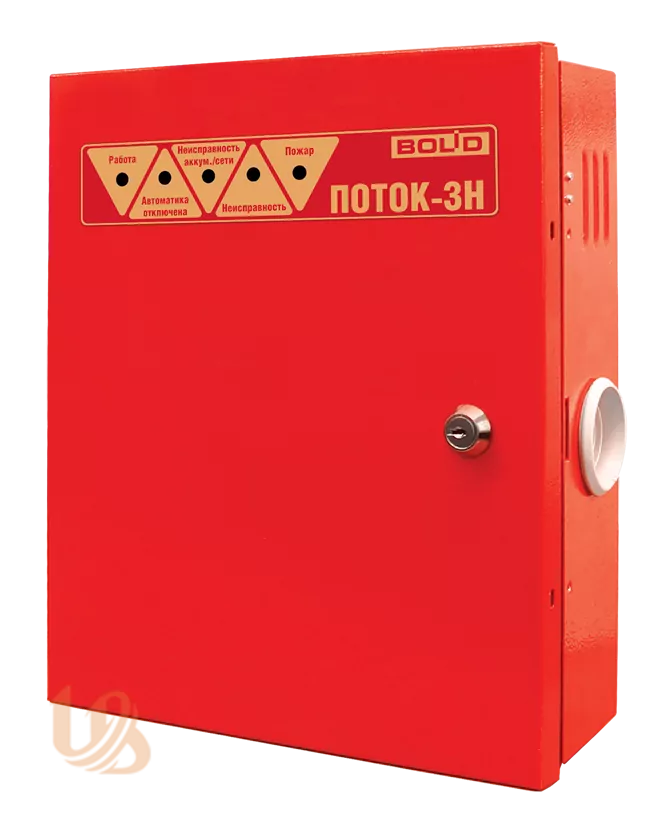

"Поток-3Н" предназначен для управления оборудованием насосной станции или станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода. Работа блока в составе установки пожаротушения возможна только совместно с сетевым контроллером (пультом "С2000М" в.3.03 и выше) и блоком индикации системы пожаротушения "Поток-БКИ" в.2.00 и выше.

Блок "Поток-3Н" позволяет подключать блоки "С2000-4" в качестве ведомых устройств к интерфейсу RS-485-2 для управления дополнительным технологическим оборудованием (при необходимости).

ОСОБЕННОСТИ

Блок предназначен для автоматического:
- управления 4-мя исполнительными устройствами (агрегатами)
- контроля состояния датчиков давления (ДД), устройств дистанционного пуска (УДП), шкафов контрольно-пусковых (ШКП), концевых выключателей, а так же различных датчиков–реле с нормально–разомкнутыми (нормально–замкнутыми) внутренними контактами
- контроля целостности линий связи с датчиками, УДП, ШКП и концевыми выключателями
- контроля целостности цепей управления исполнительными устройствами
- управления включением (отключением) вентиляционных систем и иного инженерного оборудования
- приёма команд и выдачи тревожных извещений по интерфейсу RS-485 на сетевой контроллер (пульт контроля и управления С2000М)
- выдачи извещений «Пожар», «Неисправность» и «Пуск» на пульт пожарной части (ПЧ)
Блок поддерживает одновременно работу до 4 исполнительных устройств (агрегатов) следующих типов:
- основной насос (ОН)
- резервный насос (РН)
- пожарная электрозадвижка (ЭЗ)
- резервная пожарная электрозадвижка (РЭЗ)
- дренчерная завеса (секция) (ДЗ)
- жокей-насос (ЖН)
- контроль аварийного уровня пожарных резервуаров (АУПР)
- автоматическое включение резерва (АВР)
Блок обеспечивает возможности пуска:
- автоматический, от датчиков давления
- ручной, от УДП
- дистанционный, командами пульта "С2000М" или при помощи кнопок блока "Поток-БКИ"
Блок имеет 10 базовых конфигураций, а также позволяет создавать пользовательские конфигурации
Блок осуществляет передачу служебных и тревожных сообщений на пульт "С2000М" по интерфейсу RS-485 и передачу извещений "Пожар", "Неисправность" и "Пуск" при помощи выходов типа "сухой контакт"
Блок имеет механический замок на крышке и встроенный звуковой сигнализатор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Контролируемые цепи (КЦ): 18 входов
Макс. сопротивление проводов без учета оконечного сопротивления: 100 Ом
Мин. сопротивление между проводами КЦ или между каждым проводом и землей: 50 кОм
Сопротивление оконечного резистора: 4,7кОм ± 5%
Напряжение на каждом входе КЦ: 15 В ÷ 22 В
Ограничение тока при коротком замыкании КЦ: 15 мА
Световая индикация: 29 светодиодных индикаторов
Лицевая панель:
- "Работа"
- "Автоматика отключена"
- "Неисправность аккум. / сети"
- "Неисправность"
- "Пуск"
Внутренняя панель: 24 индикатора для расшифровки типа неисправностей
Встроенный звуковой сигнализатор: не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса: микроконтакт
Коммуникационный порт(для работы в ИСО "Орион"): RS485-1, протокол Орион
Коммуникационный порт (для подключения ведомых "С2000-4": RS485-2, протокол Орион
Питание прибора, основное: от 187 до 242 В (50 Гц ± 1%)
Питание прибора, резервное: аккумуляторная батарея, 12 В, 7А·ч
Выход для питания внешних устройств стабилизированным напряжением: (12 ± 2) В / 0,5 А
Выход для питания внешних устройств нестабилизированным напряжением: (12…20) В / 0,5 А
Контролируемые выходы: 4 шт.
Выходы управления насосами (П1, П2, П3): 24 В, 0,14 А
Выход управления насосом / иным пожарным агрегатом (П4): 24 В, 0,5 А
Неконтролируемые Выходы: 7 шт.
Реле "Пожар", "Неисправность": 2 А, 30 V DC/0,5 А, 125 V AC
Реле "NO-NC-COM" (управление вентиляцией, дымоудалением и т.д): 8 А, 30 V DC/8 А, 250 V AC
Выходы "НС1"…"НС4" (подключение светодиодов "Неисправность" на ШКП): 12 В, 10 мА
Рабочий диапазон температур: от 0 до +50 °C
Относительная влажность: до 98% при +25 °C
Степень защиты корпуса: IР30
Габаритные размеры: 305х255х95 мм
Масса прибора: не более 6 кг (без аккумуляторной батареи)
Средний срок службы: 10 лет
Программирование прибора: программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
