Предназначен для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.

ОСОБЕННОСТИ:

Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем
Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Световая индикация: 4 одноцветных индикатора для отображения состояния ШКП
Питание прибора: от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
Готовность к работе после включения питания: не более 1 с
Рабочий диапазон температур: от -30 до +50 °C
Относительная влажность: до 98% при +25 °CСредний срок службы 10 лет
Тип монтажа: настенный навесной
Потребляемая мощность, Вт: 30
Номинальный коммутируемый ток, А: 10
Мощность управляемого двигателя, кВт: 4
Степень защиты корпуса: IP30
Габаритные размеры, мм: 400х400х170
Масса прибора, кг: 20

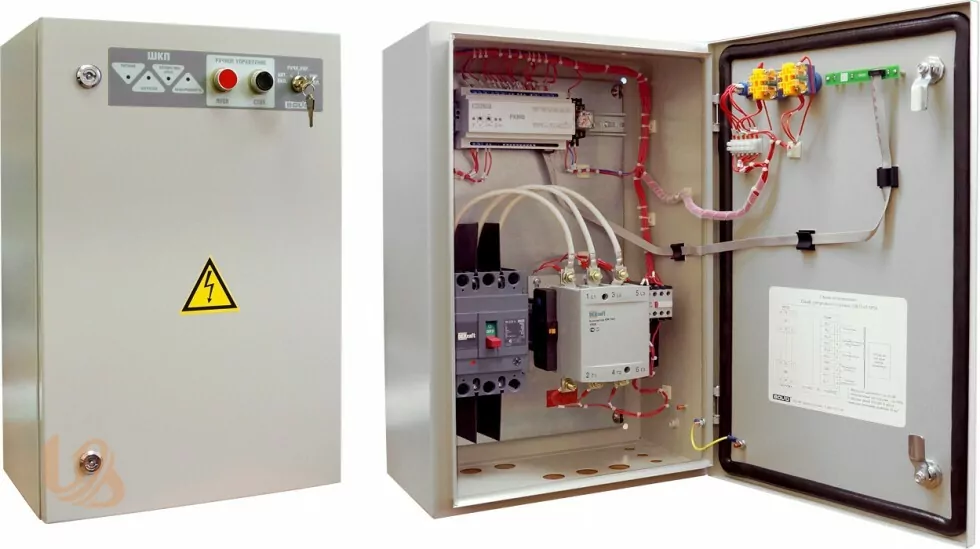

ШКП-4
