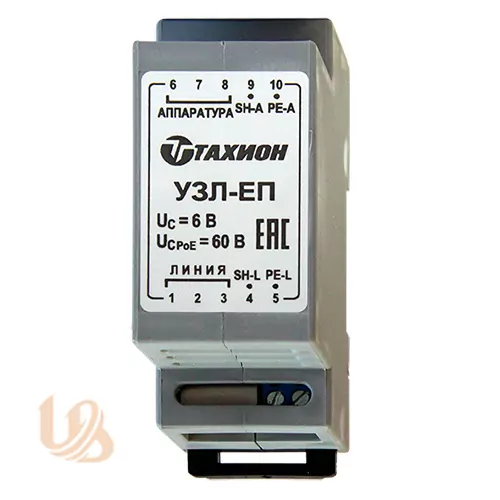

Устройство защиты портов Ethernet 10/100/1000 Base-TX с технологией PoE (вариат А и В). Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с МЭК 1312-1). Категория испытаний по МЭК 61643-21: С1, С2. Затухание <2 дБ (<250МГц). 89х58х35мм, -55...+85 градС.

НАЗНАЧЕНИЕ

Устройство защиты УЗЛ-ЕП предназначено для защиты от импульсных перенапряжений портов локальной сети Ethernet 10.100.1000 Base-TX, в том числе, использующих технологию PoE со схемой питания по варианту А, или по варианту В стандарта IEEE 802.3at. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с МЭК 1312-1).

ОСОБЕННОСТИ

Устройства разработаны изначально для слаботочных систем
Минимальное влияние на рабочие сигналы. Оптимальные потери
Комбинирование свойств нескольких устройств в одном
Удобный стандартный формфактор
Увеличенная чувствительность к перепадам напряжения
Устройства разработаны изначально для слаботочных систем
Минимальное влияние на рабочие сигналы. Оптимальные потери
Комбинирование свойств нескольких устройств в одном
Удобный стандартный формфактор
Увеличенная чувствительность к перепадам напряжения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Защищаемые пары (контакты RJ-45) (1-2), (3-6), (4-5) и (7-8) (1,2-3,6) и (4,5-7,8)
Номинальное рабочее напряжение UN 5 В DC 48 В DC
Макс. длительное рабочее напряжение UС 6 В DC 57 В DC
Номинальный рабочий ток IN 600 мА 600+600=1200 мА
Номинальный ток разряда (8/20 мкс) In
Линия-линия / линия-земля 100 А / 2 кА 100 А / 2 кА
Уровень напряжения защиты UP при InЛиния-линия / линия-земля, не более 20 В / 550 В 120 В / 550 В
Уровень напряжения защиты UP при 1кВ/мкс:Линия-линия / линия-земля, не более 15 В / 550 В 90 В / 550 В
Время срабатывания TaЛиния-линия / линия-земля <10 нс / <100 нс <10 нс / <100 нс
Вносимое затухание <2 дБ (<250МГц) –
Диапазон рабочих температур -55°С ¸ +85°С
Габаритные размеры 89 х 58 х 35 мм
Тип подключения (Вход-Выход) RJ45- RJ45
Вес в упаковке 90 г
Категория испытаний по МЭК 61643-21 С1, С2

УЗЛ-ЕП
