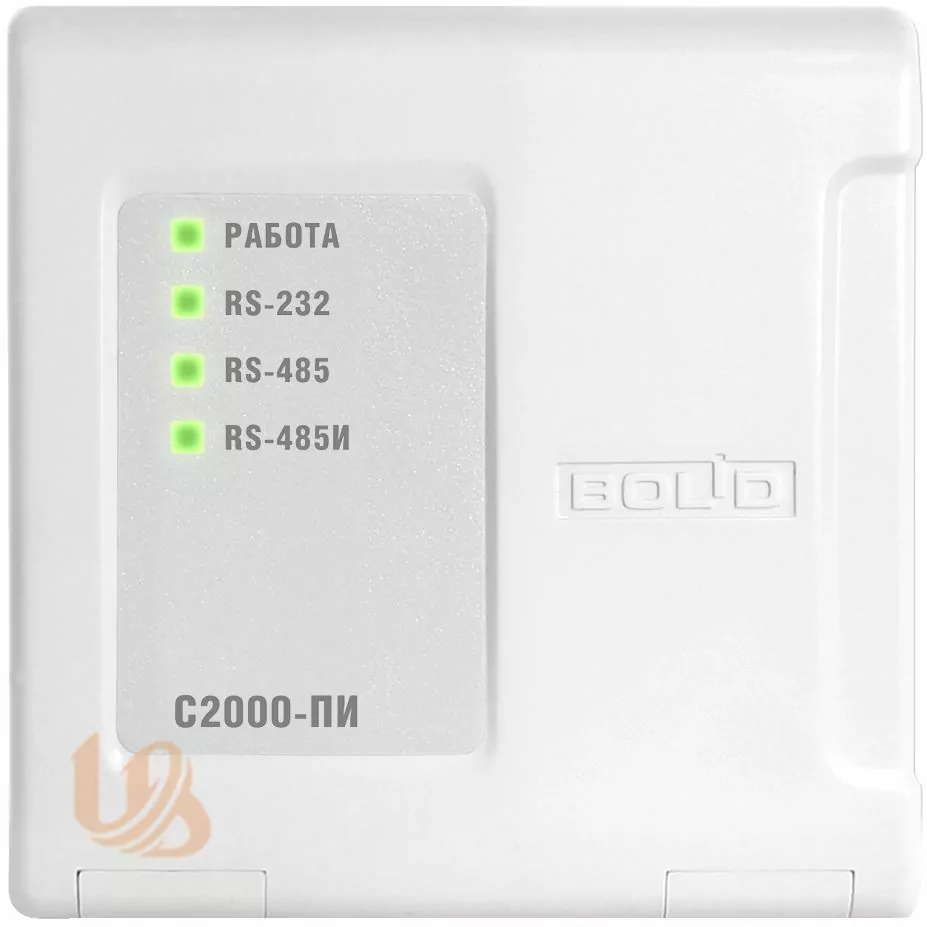

Преобразователь интерфейсов RS-232/RS-485

НАЗНАЧЕНИЕ

Предназначен для гальванической изоляции и взаимного преобразования сигналов интерфейса RS-232 и сигналов двухпроводного магистрального интерфейса RS-485. В ИСО "Орион" используется для подключения приборов к ПК с АРМ "Орион Про" или АРМ "С2000" или для увеличения длины двухпроводного магистрального интерфейса RS-485.

ОСОБЕННОСТИ

Два выхода RS-485 – с гальванической развязкой и без нее
Удлинение интерфейса RS-485 c гальванической развязкой и защитой от короткого замыкания
Индикация приема/передачи данных и короткого замыкания линии интерфейса
Питание "С2000-ПИ" от USB-порта компьютера или от любого внешнего источника постоянного тока напряжением от 10 до 28 В
Тип крепления настенный навесной или на DIN-рейку

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Подключение к ПК - кабель подключения пульта "С2000" к ПЭВМ, поставляется отдельно
Тип подключения RS-485 клеммная колодка под винт, провод 0,2 до 2 кв. мм
Расстояние от "С2000-ПИ" до приборов ИСО "Орион" (во всех режимах работы) при скорости передачи данных 115200 бит/с - до 1 км, при скорости 9600 бит/с – до 1,5 км
Индикация 1 индикатор режимов работы, 3 индикатора приема/передачи данных по интерфейсам
Ток потребления не более 160 мА при питании от компьютера не более 120 мА при питании от источника +12 В, не более 60 мА при питании от источника +24 В
Тип обмена данными полудуплексный
Скорость передачи данных 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Электрическая прочность изоляции до 1600 В в течение 1 минуты или до 2000 В в течение 1 с
Рабочий диапазон температур от минус 40 до +55 °C
Масса, не более 0,2 кг
Габаритные размеры 102x107x39 мм
Степень защиты IP40

КОМПЛЕКТ ПОСТАВКИ

Преобразователь интерфейсов 1 шт.
Руководство по эксплуатации 1 шт.
Комплект запасных частей и принадлежностей (ЗИП): заглушка USB - 1 шт., шуруп 1-3×25.016 ГОСТ 1144-80 – 3 шт., дюбель 6×30 – 3 шт., винт-саморез 2,2×6,5 оц. DIN 7982 1 шт.
