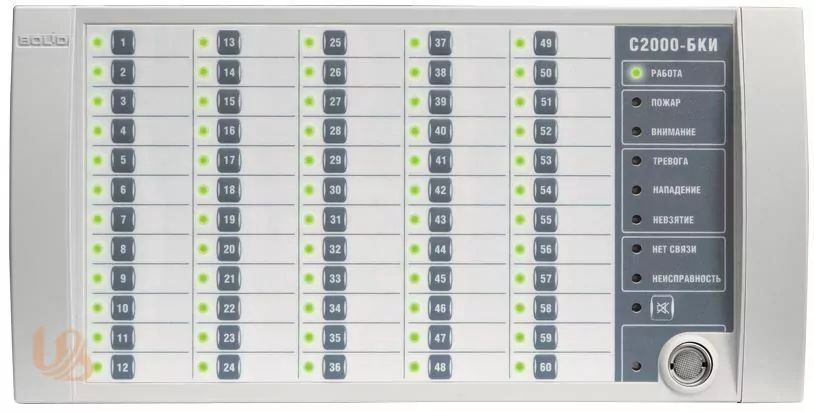

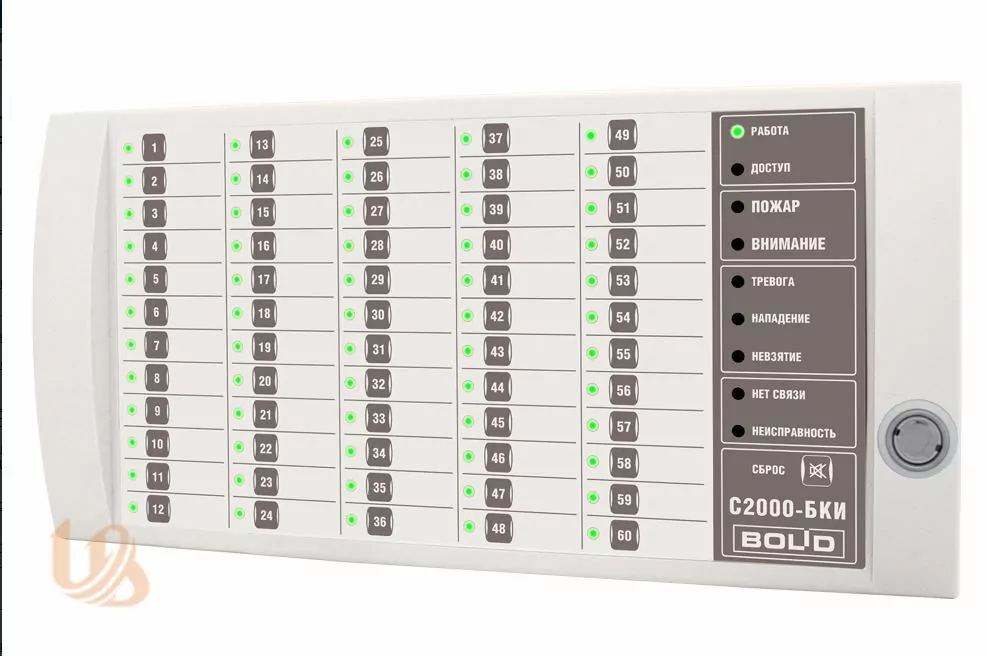

Блок индикации с клавиатурой

НАЗНАЧЕНИЕ

Предназначен для работы в составе ИСО "Орион" совместно с пультом контроля и управления "С2000" ("С2000М"), ручного управления 60 разделами системы и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в этих разделах.

ОСОБЕННОСТИ

Кнопочное управление 60 разделами (взятие под охрану, снятие с охраны) с возможностью ограничения доступа к функции управления
Подключение считывателя с интерфейсом Touch Memory для контроля доступа к управлению разделами
Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: "Взят", "Взятие", "Снят", "Тревога", "Нападение", "Невзятие", "Пожар", "Внимание", "Неисправность", "Нарушение технолог. ШС", "Норма технолог. ШС", "Протечка", "Повышение/Понижение температуры", "Повышение/Понижение уровня", "Дверь Взломана", "Дверь Заблокирована", "Дверь Открыта/закрыта", "Доступ закрыт/открыт/в норме"
Отображение на светодиодных индикаторах "Пожар", "Внимание", "Тревога", "Нападение", "Невзятие" и "Неисправность" тревог и неисправностей в прикрепленной к блоку "С2000-БИ SMD" части системы "Орион Про"
Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
Два входа для подключения двух независимых источников питания с контролем их состояния
Формирование сообщения о вскрытии корпуса на пульт "С2000"
Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации, доступа к управлению, времени звучания звуковой сигнализации, контроля питания
Часовая синхронизация времени с пультом "С2000" ("С2000M")

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Световая индикация 60 двухцветных индикаторов для отображения состояния разделов ИСО "Орион" 7 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО "Орион"
Внешний считыватель электронных идентификаторов (ЭИ) 1 вход
Интерфейс подключаемых считывателей Dallas Touch Memory
Управление светодиодами считывателя Одним светодиодом
Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Встроенный звуковой сигнализатор есть
Датчик вскрытия корпуса микропереключатель
Коммуникационный порт (для работы в ИСО «Орион») RS-485, протокол Орион
Питание блока от внешнего источника постоянного тока
Напряжение питания 10,2 ÷ 28,0 В постоянного тока
Количество вводов питания 2
Потребляемая мощность не более 3 Вт
Потребляемый ток в тревожном режиме не более 200 мА при напряжении 12 В не более 100 мА при напряжении 24 В в дежурном режиме (все индикаторы выключены) не более 50 мА при напряжении 12 В не более 50 мА при напряжении 24 В
Готовность к работе после включения питания не более 2 с
Рабочий диапазон температур от -30 до +50 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР20
Габаритные размеры 340х170х25,5 мм
Вес блока не более 0.6 кг
Средний срок службы 10 лет
Программирование блока программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа настенный навесной
