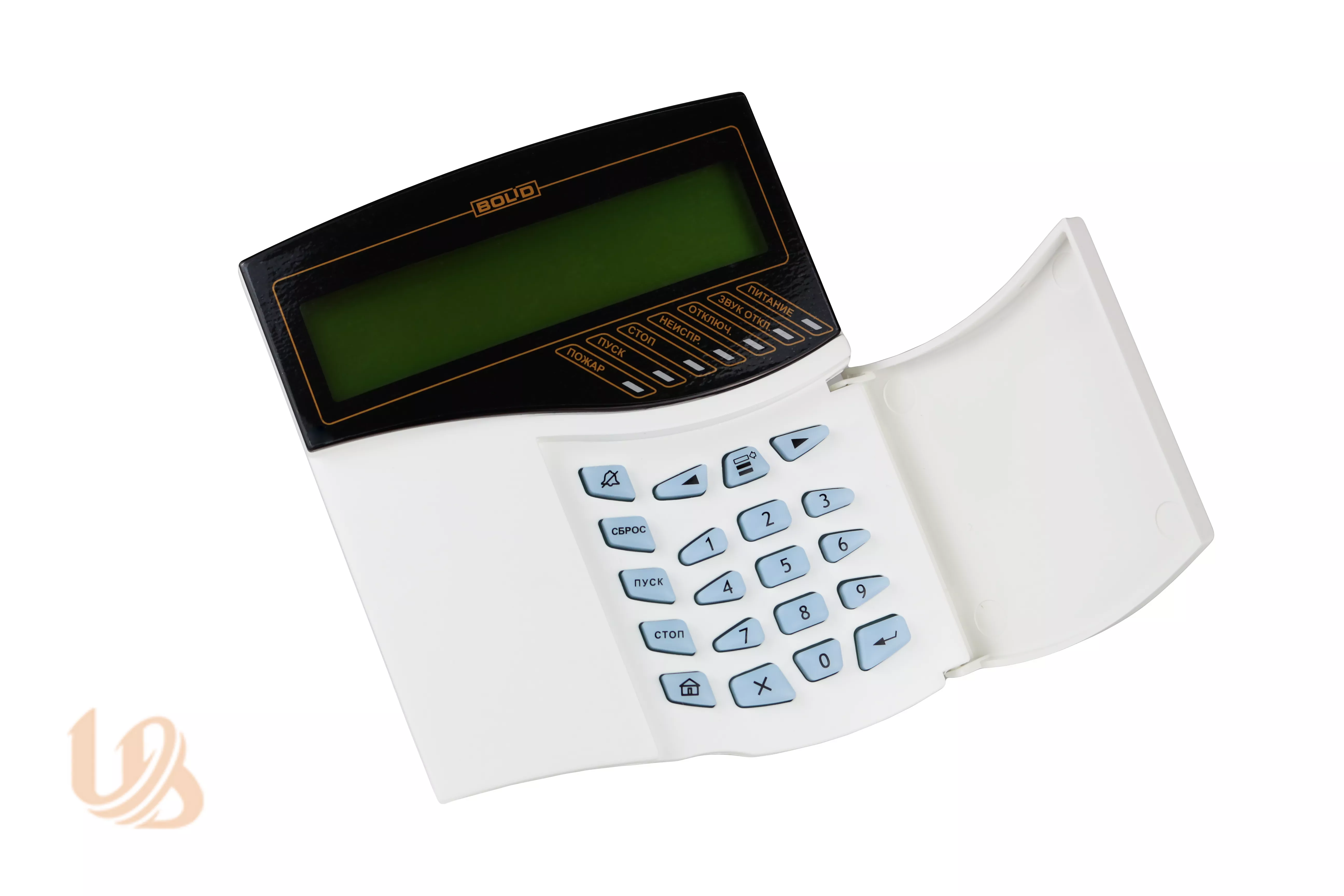

Пульт контроля и управления охранно-пожарный

НАЗНАЧЕНИЕ

Предназначен для работы в составе адресной системы охранно-пожарной сигнализации и управления противопожарным оборудованием. Совместно с приборами ИСО "Орион" он может выполнять функции блочно-модульного прибора приемно-контрольного охранного и пожарного, прибора управления световым, звуковым и речевым оповещением, газовым, порошковым аэрозольным и водяным пожаротушением, противодымной защиты, инженерными системами. Информационное взаимодействие блоков осуществляется по проводной линии связи RS-485

ОСОБЕННОСТИ

Индикация режимов "Тревога", "Пожар", "Пуск", "Останов", "Неисправность", "Отключен".
Возможность просмотра отдельных зон (разделов) и элементов системы, имеющих эти состояния, с отображением на символьном индикаторе.
Звуковая сигнализация тревог, пожаров, пусков и неисправностей на встроенном звуковом сигнализаторе.
Индикация состояния зон охраны, противопожарных средств и других исполнительных устройств на блоках "С2000-БИ", "С2000-БКИ", "С2000-ПТ", "Поток-БКИ"
Автоматическое управление средствами светового и звукового оповещения, противодымной защиты, инженерным оборудованием, выходами передачи сигналов "Тревога", "Пожар", "Пуск" и "Неисправность" с помощью контрольно-пусковых и сигнально-пусковых блоков, приёмно-контрольных блоков.
Автоматический запуск и останов приборов речевого оповещения серии "Рупор".
Автоматическое управление режимами работы подсистемы контроля и управления доступом для разблокирования путей эвакуации при пожаре.
Ручное управление с клавиатуры пульта и блоков индикации:
управление режимами работы охранной и пожарной сигнализации: постановка на охрану, снятие с охраны, сброс тревог, отключение извещателей и исполнительных устройств (только тех, которые управляются пультом);
ручной пуск и останов средств светового, звукового и речевого оповещения, противодымной защиты, инженерного оборудования;
управление приборами "С2000-АСПТ" с использованием блоков "С2000-ПТ": ручной пуск и останов установки пожаротушения, приостановка задержки пуска и немедленный пуск без задержки, выбор автоматического или ручного режима управления установкой пожаротушения, сброс тревог;
управление приборами "Поток-3Н" с использованием блоков "Поток-БКИ": ручной пуск и останов установки пожаротушения, выбор автоматического или ручного режима управления установкой
Возможность подключения к АРМ "Орион Про" для расширения возможностей мониторинга состояния защищаемого объекта и управления
Возможность передачи извещений на пульт охраны с помощью коммуникационных блоков "С2000-ИТ", "УО-4С", "С2000-PGE" и "С2000-ПП".
Возможность подключения радиопередатчика ATS100 радиосистемы охраны LARS, RS-202TD радиосистемы охраны "Риф Стринг 202" ("LONTA 202") или TRX-150 для передачи извещений по радиоканалу
Журнал событий с возможностью его просмотра на экране пульта и печати на принтере с последовательным интерфейсом RS-232
Конфигурирование пульта в программе "Pprog.exe"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество приборов и устройств ИСО «Орион», подключаемых к линии RS-485, не более 127

Интерфейс RS-485 1

Длина линии связи RS-485, не более 3000 м

Интерфейс RS-232 1

Количество устройств, подключаемых к выходу RS-232 1 (компьютер с АРМ, принтер, радиопередатчик ATS100 или TRX-150 (через преобразователь) или радиопередатчик RS-202TD)

Длина линии связи RS-232, не более 20 м

Количество шлейфов сигнализации и адресных извещателей, группируемых в разделы, не более 2048

Количество управляемых в автоматическом режиме релейных выходов, не более 256

Количество разделов, не более 511

Количество групп разделов, не более 128

Количество пользовательских паролей, не более 2047

Объем журнала событий 8000

Жидкокристаллический индикатор 2 строки х 16 символов, с подсветкой

Питание от резервированного источника постоянного тока

Напряжение питания от 10,2 до 28,4 В

Средний ток потребления в дежурном режиме при напряжении питания 12 В 60 мА при напряжении питания 24 В 35 мА

Максимальный ток потребления в тревожном режиме при напряжении питания 12 В 120 мА при напряжении питания 24 В 65 мА

Рабочий диапазон температур от минус 10 до +55 °C

Степень защиты оболочки IP30 (при креплении на стену)

Масса, не более 0,3 кг

Габаритные размеры 140х114х25 мм

Тип подключения к прибору клеммная колодка под винт, провод от 0,2 до 1,5 кв.мм

Способ монтажа настенный навесной

С2000М
