Прибор приемно-контрольный охранно-пожарный 20 шл., 5 реле (3 шт +2 шт с контролем цепи), интерфейс RS-485, работает автономно или в составе интегрированной системы охраны "Орион".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания постоянного тока, В 10,2 … 28,0
Ток потребления, mА, не более в дежурном режиме 400, в режиме "Пожар" 650
Количество входов питания 2
Время технической готовности прибора к работе, c 5
Количество входов подключения шлейфов сигнализации 20
Напряжение на клеммах ненагруженного входа, В 26,5 … 27,5
Ограничение тока короткого замыкания ШС, не более, mА 26,5
Сопротивление оконечного резистора шлейфа, кОм 4,7±5 %
Макс. ток потребления всех извещателей в дежурном режиме, mА для входов типа 1 (Пожарный дымовой) 3,0 для входов типа 2 (Пожарный комбинированный) 1,2
Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля), кОм 1,5
Характеристики линии ШС: макс. сопротивление проводов (без учета оконеч. резистора), Ом 100, сопротивление изоляции проводов, не менее, MОм 50
Время сброса напряжения питания ШС, с 3,0
Количество выходов: без контроля, "сухой контакт" (130 В перем. / 170В пост., 0,1 А) 3, с контролем (10,2 … 28,0 В, 2,5 А) 4
Номинальный ток нагрузки контролируемого выхода, mА 5 … 2500
Сопротивление оконечного резистора выхода, кОм 4,7±5 %
Напряжение (отрицательное) на выключенном выходе, при подключенном оконечном резисторе, mВ -1100 … - 2200
Ток контроля исправности линий выхода (обратный), не более, mА -1,5
Степень защиты оболочки по ГОСТ 14254-2015 IP40
Устойчивость к механическим воздействиям по ОСТ 25 1099-83 категория размещения 3
Вибрационные нагрузки: диапазон частот, Гц 1 … 35 максимальное ускорение, g 0,5
Климатическое исполнение по ОСТ 25 1099-83 О3
Диапазон рабочих температур, °С –30 … +55
Относительная влажность воздуха, % (при + 25 °С) 98
Масса прибора, кг 0,5
Габаритные размеры прибора, мм 332х177х42
Средняя наработка прибора на отказ в дежурном режиме работы, ч не менее 80000
Вероятность безотказной работы 0,98758
Средний срок службы прибора, лет 10

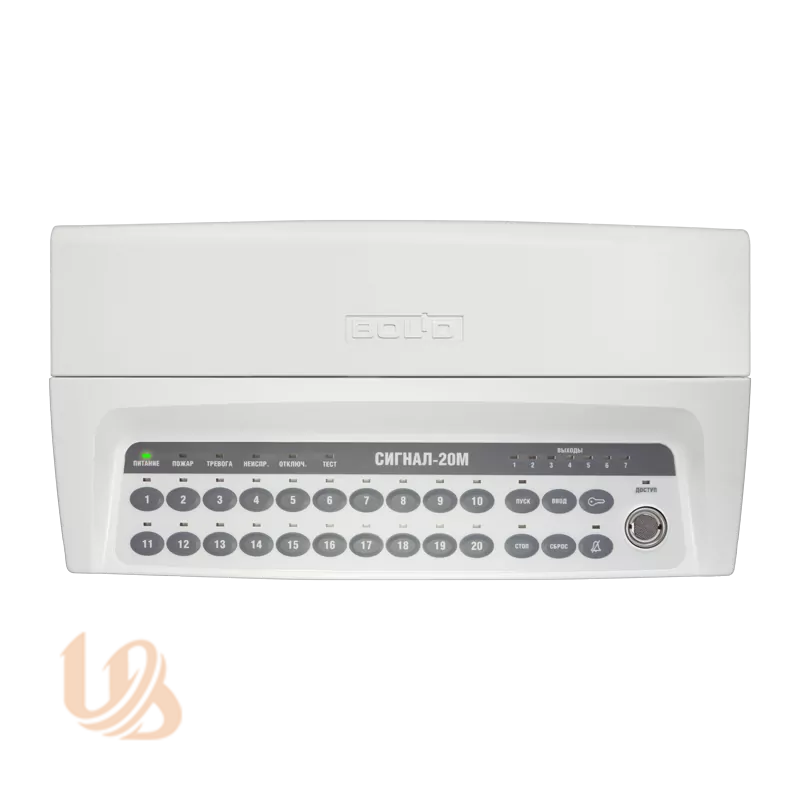

Сигнал-20М
