Радиоприемное устройство системы Астра-РИ-М. Функции: прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М, выдача извещений на встроенные релейные выходы и выход открытый коллектор, ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы. контроль до 48 устройств , 3 реле (100В/0.1А), выход типа "открытый коллектор" (27В/1.5А). Выход типа Touch memory. IP41. -10°С... +55°С

НАЗНАЧЕНИЕ

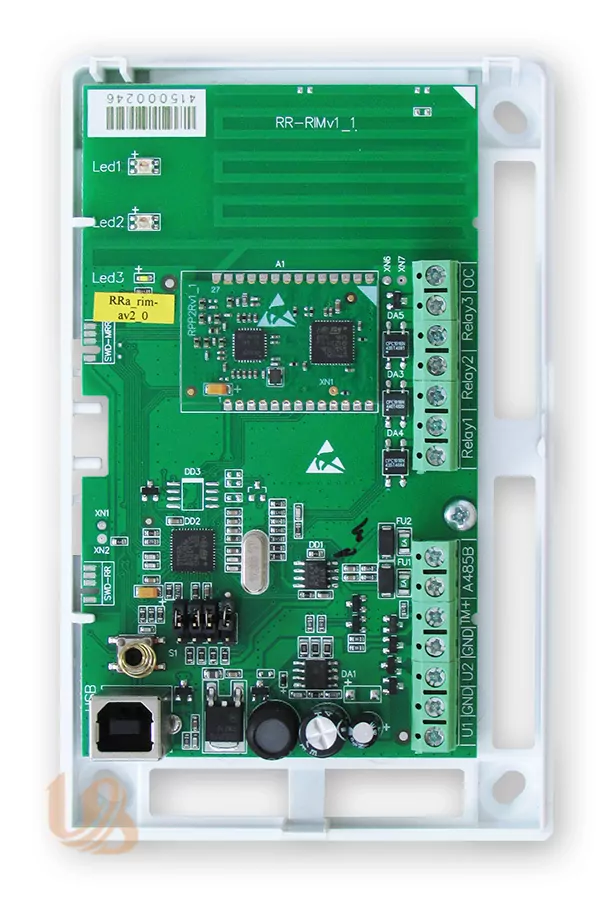

Радиорасширитель «Астра-РИ-М РР» предназначен для приема и декодирования извещений от зарегистрированных радиоустройств системы «Астра-РИ-М», работающих на частотах (433,92±0,2%) МГц, и передачи извещений на встроенные индикаторы, встроенные реле и выход типа «открытый коллектор», а также по двухпроводному интерфейсу RS-485 на подключенные устройства: ППКОП (в режиме системный), блока индикации Астра-863 исп.А и блоки реле Астра-823, Астра-824 (в режиме автономный).

ОСОБЕННОСТИ

2 режима радиоканала, устанавливаемые перемычкой и кнопкой на плате РР либо через программу для компьютера Pconf-RR или ПКМ Астра Pro:
-режим 1 обеспечивает работу с радиоканальными извещателями:
      -выпуска до декабря 2015 года,
      -выпуска с декабря 2015 года, но со снятой перемычкой Rmod,
      -Астра-361РК, Астра-3531, Астра-421РК2, Астра-4511РК2, РПД Астра-РИ
-режим 2 обеспечивает работу с радиоканальными извещателями с оптимизированным радиоканалом выпуска с декабря 2015 года с установленной перемычкой на вилку Rmod;
3 основных режима работы:
-автономный - заводский режим РР, версия программного обеспечения RRa-rim-av2_х,
-системный - устанавливается сменой ПО на версию RRs_rim-av1_х с помощью программы для компьютера ПКМ Астра Pro,
-ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате РР (и для автономного и для системного);
Встроенная антенна. Возможность подключения внешней антенны под клеммный разъём.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочих напряжений, В - от 10 до 28
Ток потребления, мА, не более:
- при напряжении 12 В - 100
- при напряжении 24 В - 80
Время технической готовности, с, не более - 60
Рабочие частоты, МГц:
- литера «1 - 433,42
- литера «3 - 434,42
Радиус действия РПДК, Астра-3221, м, не менее - 1000
Радиус действия РТР, м, не менее - 1500
Радиус действия РПД Астра-РИ, РР в режиме передачи, м, не менее - 2000
Радиус действия остальных извещателей Астра-РИ-М, м,не менее - 300
Реле 1-3 (клеммы RELAY1, RELAY2, RELAY3):
- максимальное напряжение нагрузки, В - 100
- максимальный ток нагрузки, А - 0,1
Выход типа «открытый коллектор» (клемма OC):
- максимальное напряжение нагрузки, В - 27
- максимальный ток нагрузки, А - 1,5
Выход Touch Memory (клеммы ТМ+, GND):
- максимальное напряжение нагрузки, В - 5
- максимальный ток нагрузки, А - 0,005
- максимальная длина линии интерфейса ТМ, м - 25
Максимальная длина интерфейса RS-485, м - 1000

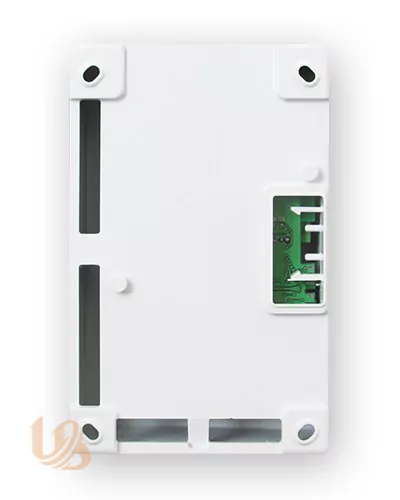

Габаритные размеры, мм, не более - 136 × 86 × 38
Масса, кг, не более - 0,14
Диапазон температур, оС - .от минус10 до + 55
Относительная влажность воздуха, - .до 98 при +40C без конденсации влаги

КОМПЛЕКТ ПОСТАВКИ

Радиорасширитель «Астра-РИ-М РР 1 шт.
Винт 4 шт.
Дюбель 4 шт.
Паспорт 1 шт.
