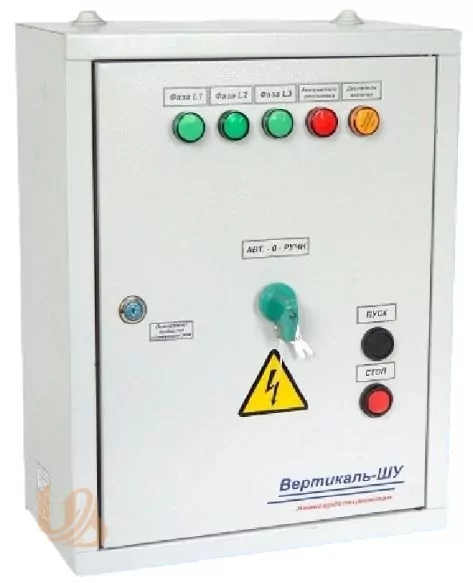

Шкаф управления. ШУ предназначен для автономной работы и работы в составе ППКПУ «Вертикаль» для управления приводами вентиляторов, насосов, электрозадвижек и т.п.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Потребляемый ток:

в дежурном режиме, не более – 80 мА;
при включении нагрузки, не более 180 мА (без учета тока потребления нагрузки)

Степень защиты: IP-41
Мощность: 7,6-15 кВт
Вес, кг: 25 кг
С блоком контроля клапанов (БКК)
Габаритные размеры: 400×600×250
Коммутируемое напряжение:трехфазная сеть 380 В, 50 Гц;
контроль напряжения по каждой из фаз;
режимы работы: ручной, автоматический;
вид связи с МЭУ (ШУ с БКК) – двухпроводная линия, интерфейс - CAN;
вид связи с ППКПУ (ШУ с АРМ) – двухпроводная линия, интерфейс - RS485;
степень защиты, обеспечиваемая оболочкой: IP54;
напряжение питания (ШУ с БКК или АРМ): (9,9 – 29,0) В;
потребляемый ток в дежурном режиме, не более – 80 мА;
потребляемый ток, при включении нагрузки, не более 180 мА (без учета тока потребления нагрузки);
средняя наработка на отказ не менее 20000 ч;
срок службы прибора не менее 10 лет;
диапазон рабочих температур: от - 30º до + 50º С при влажности 95 ± 3% без конденсации влаги;
степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
электрическое сопротивление изоляции между электрическими цепями прибора и корпусом не менее 20 МОм в нормальных условиях и не менее 1 МОм в условиях повышенной влажности.
Электрическая прочность изоляции 500 Вольт при воздействии в течение одной минуты.
приборы не предназначены для использования в помещениях, имеющих повышенное содержание пыли и химических веществ, приводящих к коррозии, а также в условиях, склонных к возникновению конденсата влаги.

Шкаф управления ШУ-380-41-2-1 (исполнение ШУ-2-БКК)
