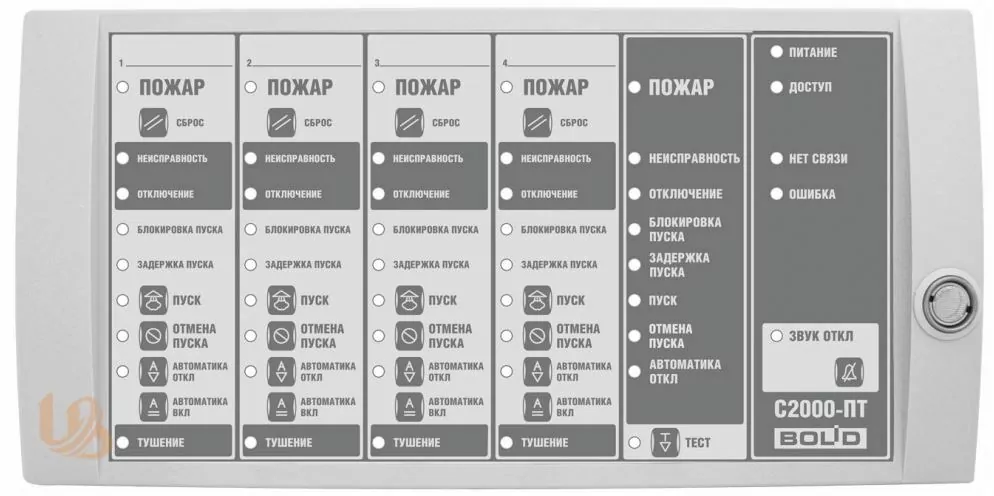

Блок индикации системы пожаротушения

НАЗНАЧЕНИЕ

Предназначен для работы в составе автоматической установки газового, порошкового или аэрозольного пожаротушения. Работа блока возможна только в ИСО "Орион" под управлением сетевого контроллера (пульта "С2000М" версии 3.00 и выше).

ОСОБЕННОСТИ

Отображение на 36 двухцветных светодиодных индикаторах состояний 4 направлений пожаротушения (пожар, неисправность, отключение, блокировка пуска, задержка пуска, пуск, отмена пуска, автоматика отключена, тушение)
Отображение по каждому направлению на 4 семисегментных индикаторах обратного отсчета оставшегося времени задержки пуска (0…999 сек.)
Отображение на 8 двухцветных обобщенных индикаторах состояния пожарной установки (пожар, неисправность, отключение, блокировка пуска, пуск, отмена пуска, автоматика отключена)
Отображение состояния блока на 6 индикаторах
Встроенный считыватель Touch Memory для ограничения доступа к управлению системой пожаротушения 20 кнопок для управления системой пожаротушения (для каждого направления: сброс пожара, пуск АСПТ, отмена пуска АСПТ, включение автоматики, выключение автоматики)
Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его отключения оператором. При появлении новых сообщений звуковой сигнал включается
Формирование сообщения о вскрытии корпуса и состоянии питания на пульт "С2000М" (пульт "С2000" и АРМ "Орион" не поддерживают "С2000-ПТ")
Программирование адреса прибора в системе, номеров закреплённых разделов
Часовая синхронизация времени с пультом "С2000M"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Световая индикация 50 индикаторов
Отображение состояния 4 направлений 36 двухцветных светодиодов, 4 семисегментных индикатора
Отображение состояния установки ПТ 8 двухцветных светодиодов
Отображение состояния блока 6 светодиодов
Количество разделов 4
Напряжение питания 10,2 ÷ 28,4 В постоянного тока. Рекомендуется использовать резервированные источники питания серий «РИП-12» или «РИП-24», ЗАО НВП «Болид»
Потребляемая мощность не более 3 Вт
Потребляемый ток в тревожном режиме не более 200 мА при напряжении 12 В не более 100 мА при напряжении 24 В в дежурном режиме (все индикаторы выключены) не более 50 мА при напряжении 12 В не более 50 мА при напряжении 24 В
Датчик вскрытия корпуса есть
Встроенный звуковой сигнализатор есть
Коммуникационный порт RS-485 (для работы в ИСО «Орион») есть
Готовность к работе после включения питания не более 2 с
Программирование прибора с помощью утилиты UProg (вер. 4.1.0.48 и выше)
Встроенный считыватель 1 считыватель с интерфейсом Touch Memory
Масса прибора не более 0,6 кг
Габаритные размеры 170×340×27 мм

С2000-ПТ
