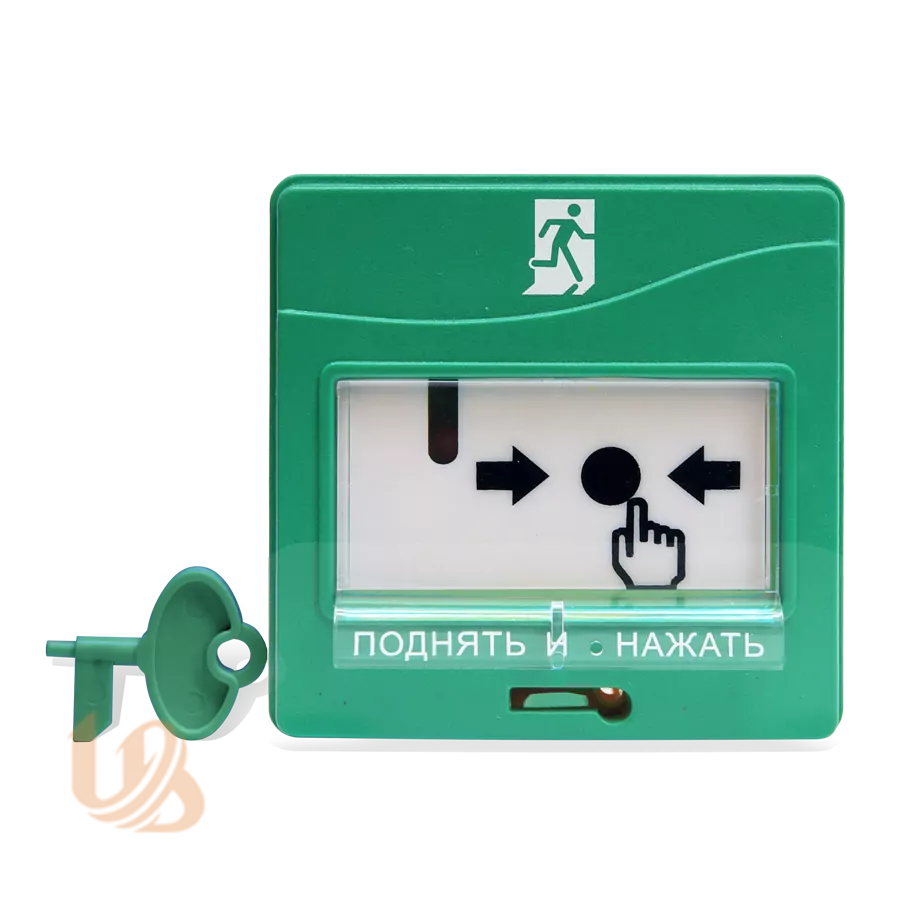

Устройство дистанционного пуска электроконтактное УДП 513-3М ИСП.01

НАЗНАЧЕНИЕ

Предназначено для подачи сигналов аварийных, сигналов, по которым осуществляется разблокирование эвакуационных и аварийных выходов и для непосредственного разблокирования аварийных и эвакуационных выходов

ОСОБЕННОСТИ

Получение сообщения приёмно-контрольным прибором подтверждается свечением индикатора
Оснащено защитным стеклом, предохраняющим от случайных срабатываний
Имеется возможность пломбировки защитного стекла
Отсутствие разрушаемых деталей позволяет возвращать УДП в дежурный режим без замены приводного элемента
УДП оснащено НР и НЗ парами сухих контактов для управления замками аварийных и эвакуационных выходов
Применяется совместно с приёмно-контрольными блоками "С2000-4", "Сигнал-20П", "Сигнал-10" или аналогичными, обеспечивающими напряжение в шлейфе сигнализации до 30 В и ограничивающими ток на уровне не более 25 мА
В дежурном режиме индицирует рабочее состояние миганием светодиода с периодом 4 с
Зелёный цвет корпуса и понятная пиктограмма позволяют легко отличить его от ручных пожарных извещателей и УДП с другим функциональным назначением

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ток потребления в дежурном режиме не более 50 мкА
Коммутируемый ток не более 25 мА
Коммутируемый ток сухими контактами до 2 А
Коммутируемое напряжение сухими контактами до 30 В
Степень защиты корпуса IP40
Габаритные размеры 94×94×54 мм

УДП 513-3М ИСП.01
