Панель индикации и управления базовая

НАЗНАЧЕНИЕ

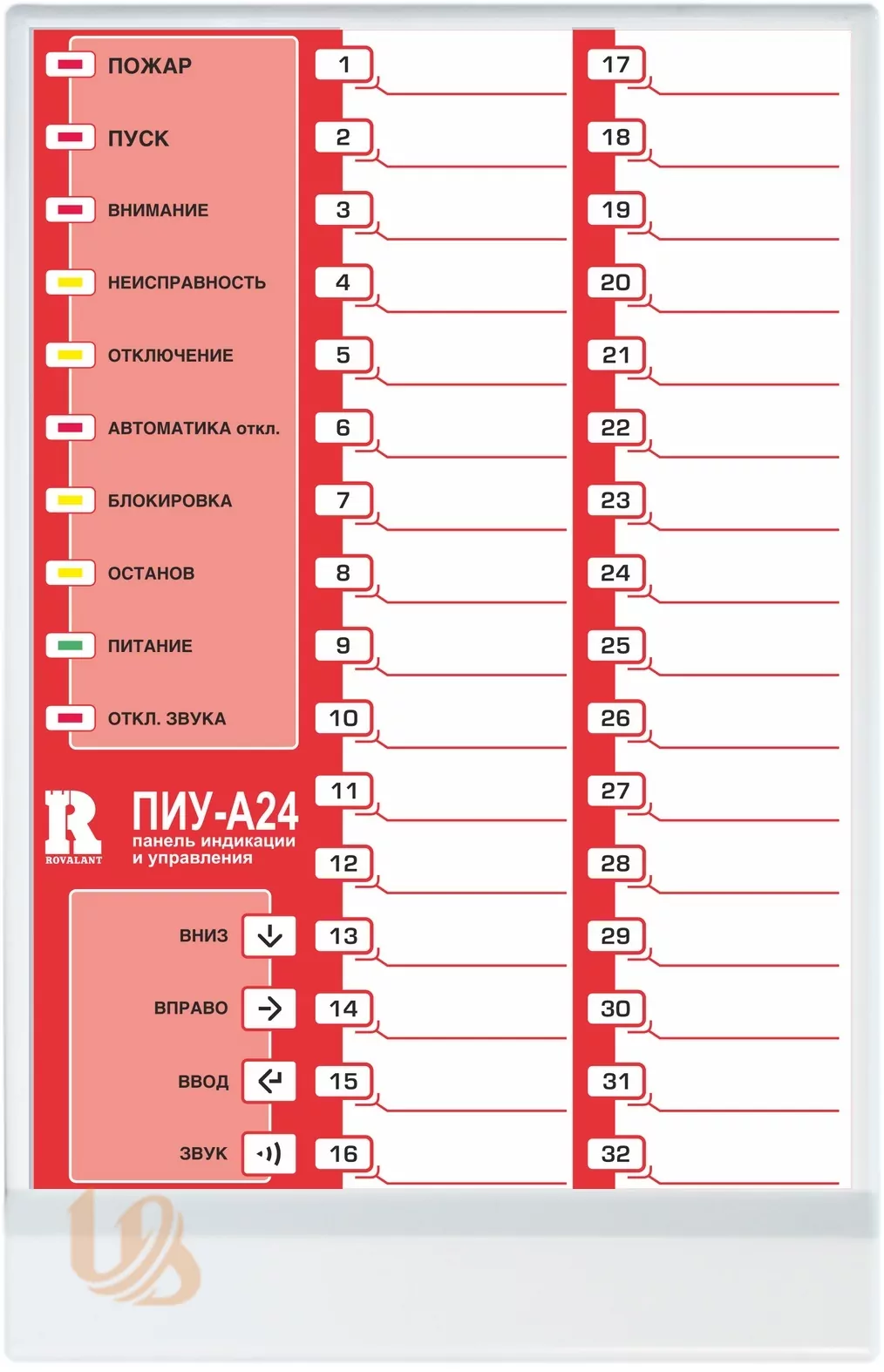

Панель индикации и управления базовая ПИУ-А24Б обеспечивает индикацию состояния шлейфов, пожарных зон, реле и направлений автоматики ППКПиУ серии "А24", посредством 32-х встроенных индивидуальных трехцветных светодиодных индикаторов, а также общего состояния подключенных приборов посредством встроенных системных светодиодных индикаторов.

ОСОБЕННОСТИ

Оборудована встроенным звуковым сигнализатором для оповещения персонала об изменении состояния подключенных к ВПУ приборов.
Имеет два независимых входа питания для подключения основной и резервной линии питания от внешних источников бесперебойного питания.
Оборудована выходом RS485 для подключения линии связи к ВПУ-А24/700.
Имеется возможность увеличения информативности ПИУ-А24Б до 80 индивидуальных индикаторов при подключении к ней одной панели индикации и управления расширения ПИУ-А24Р, и до 128 – при подключении двух ПИУ-А24Р.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество индивидуальных индикаторов (отображаемых элементов ППКПиУ) без использования ПИУ-А24Р 32 шт
Количество индивидуальных индикаторов при использовании одной дополнительной ПИУ-А24Р 80 шт
Количество индивидуальных индикаторов при использовании двух дополнительных ПИУ-А24Р 128 шт
Тип интерфейса связи с ВПУ-А24/700 RS485
Скорость обмена данными по линии связи 57600 бит/с
Максимальная длина линии связи без использования репитеров (усилителей сигнала) 1200 м
Напряжение питания 11,7-14,3 В
Максимальный ток потребления в дежурном режиме и режиме «пожар», не более 100 мА
Степень защиты корпуса IP40
Габаритные размеры корпуса ДxШxВ 145x225x22 мм
Масса, не более 0,3 кг
Срок службы, не менее 10 лет

КОМПЛЕКТ ПОСТАВКИ

ПИУ-А24Б 1 шт.
Паспорт 1 шт.
Индивидуальная упаковка 1 шт.
Комплект крепежных изделий 1 шт.
