Адресный шкаф управления электроприводами (ШУЭ).

НАЗНАЧЕНИЕ

предназначен для управления приводами вентиляторов, насосов, электрозадвижек, работающих от однофазной (230В, 50Гц) или трехфазной (380В, 50Гц) электрической сети переменного тока в составе адресной системы пожарной сигнализации АСПС 01–33–1311 ТУ РБ 1902852495.003-2003 (далее – АСПС)

ОСОБЕННОСТИ

ШУЭ обеспечивает:

контроль состояния электрической сети переменного тока и цепи управления внешними нагрузками;
включение электродвигателя подачей коммутируемого напряжения по командам приборов приемно-контрольных и управления ППКПиУ (далее – приборы) из состава АСПС или по кнопке ручного пуска;
защиту исполнительных устройств от перегрузок по току в главной цепи

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальное количество шкафов в адресном шлейфе без учета других адресных устройств: 63;
Протокол обмена данными по адресному шлейфу: XP777;
Коммутируемое напряжение главной цепи, В: 230/ 380;
Максимальная коммутируемая мощность, кВт: 5,5;
Максимальная коммутируемый ток, А: 16;
Напряжение питания от адресного шлейфа XP777, В: 12-28;
Максимальный ток потребления от адресного шлейфа, не более, мА: 0,1;
Напряжение питания постоянного тока от ББП, В: 10-14;
Ток потребления от ББП в дежурном режиме, не более, мА: 150;
Ток потребления от ББП в режиме включения электродвигателя, не более, мА: 250;
Габаритные размеры корпуса, мм: 500х400х220;
Диапазон температур (при отсутствии конденсации), °С: от −10 до +40;
Максимальная относительная влажность при температуре до 30°С, %: 95;
Степень защиты корпуса (имеет два исполнения): IP 31.
Масса, не более, кг: 12

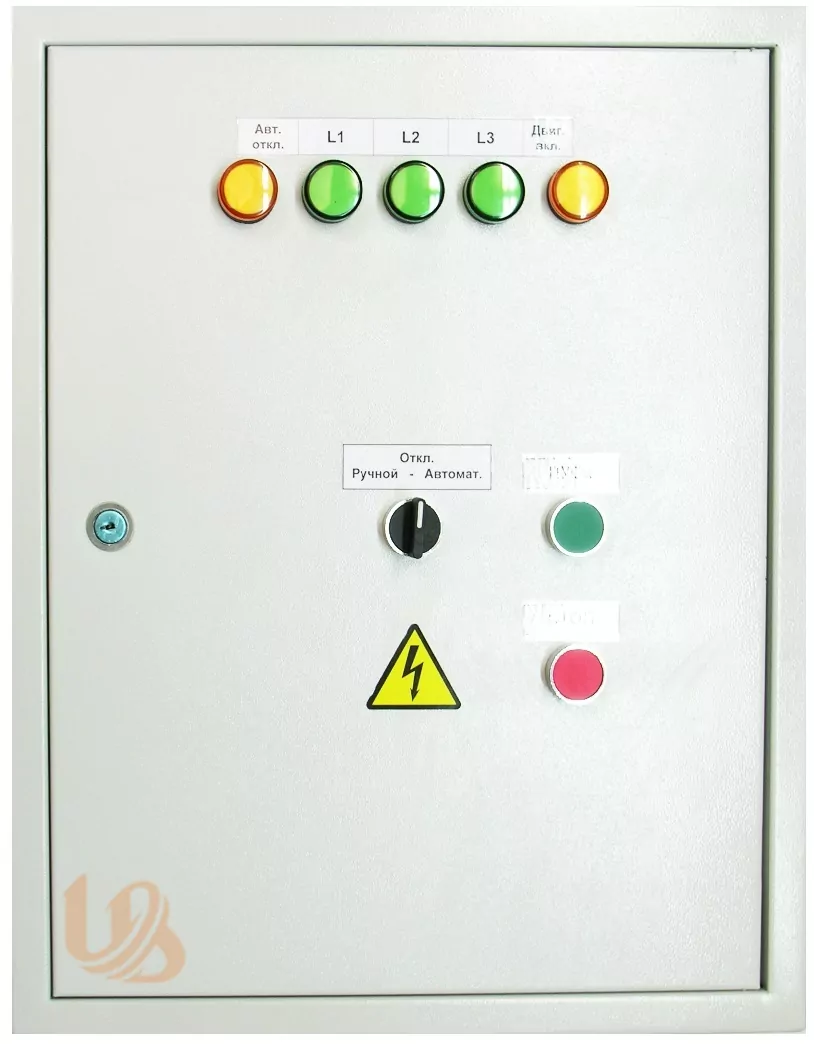

ШУЭ-5,5-XP777-IP31
