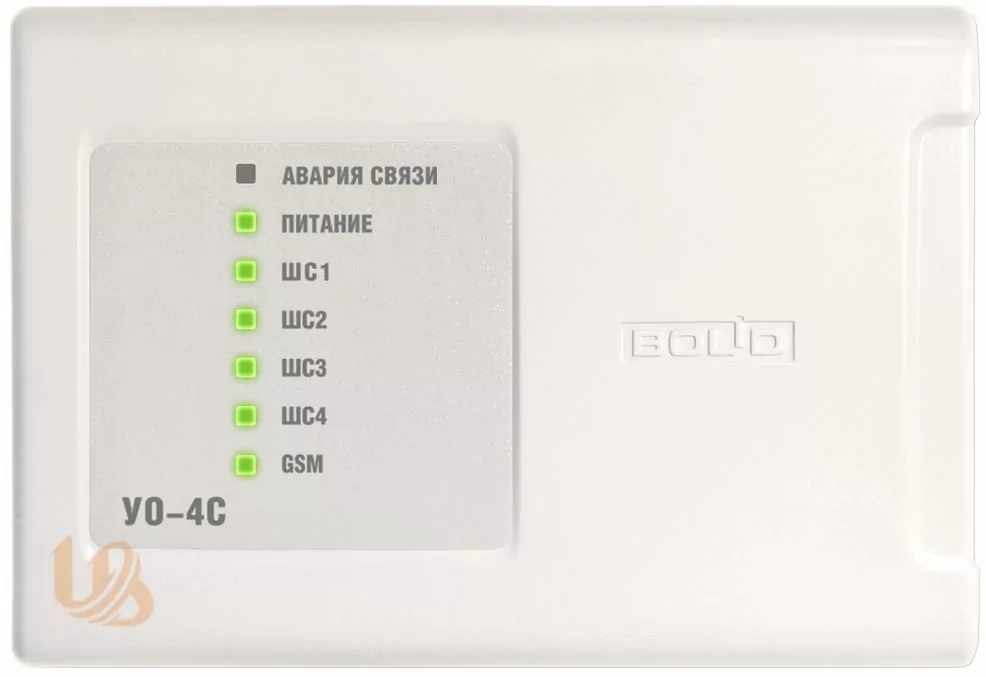

Устройство оконечное системы передачи извещений по каналам сотовой связи GSM (SMS). Шлейфы - 4 шт. Реле - 3 шт.

НАЗНАЧЕНИЕ

"УО-4С исп.02" предназначено для использования в централизованных и автономных системах охранно-пожарной безопасности производственных, коммерческих и жилых объектов (предприятий, банков, офисов, больниц, магазинов, складских помещений, жилых домов и т.д.).

ОСОБЕННОСТИ

Опрос и трансляция сообщений приборов системы "Орион":

под управлением пульта "С2000"/"С2000М" или ПО АРМ "Орион Про" (режим "Ведомый 1" и "Ведомый 2")
без применения пульта (режим "Ведущий")

Контроль 4 ШС и 1-го ШУ
4 тактики для каждого ШС ("Охранный, "Пожарный", "Вход", "Тревожный")
релейных выхода
8 тактик для управления реле ("Лампа", "Квитанция", "Сирена", "Управление замком", "ПЦН", "Выключить при взятии", "Внешнее управление", "Авария линия связи"
Touch Memory для постановки и снятия охраны
Резервный GSM-канал с помощью дополнительной SIM-карты
5 телефонных номеров с индивидуальной настройкой фильтрации и формата сообщений
Передача извещений: SMS, речевые сообщения, Contact ID (голосовой канал), CSD, GPRS
Возможность редактирования и передачи пользовательских SMS в кириллице или латинице
Защита от чтения конфигурации и автоматический контроль баланса
Управление собственными ШС и выходами, разделами пульта посредством SMS-сообщений
Контроль канала связи с абонентом
Совместимость с АРМ ПЦО "Эгида-2" и "Эгида-3"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тревожные входы (ШС) 4 шт.
Напряжение на входах ШС в дежурном режиме от 6 до 12 В
Время интегрирования ШС 300 мс
Ограничение тока, протекающего через ШС не более 12 mA
Макс. сопротивление проводов ШС без учета оконечного сопротивления 1 кОм для охранных ШС,
100 Ом для пожарных ШС
Мин. сопротивление утечки между проводами ШС или каждым проводом и "землей" 20 кОм для охранных ШС,50 кОм для пожарных ШС
Выходы 3 релейных выхода
Максимальный коммутируемый ток Постоянный: 1 А
Переменный: 0,5 А
Максимальное коммутируемое напряжение Постоянное: 24 В
Переменное: 100 В
Максимальная коммутируемая мощность 10 Вт
Внешний считыватель "Dallas Touch Memory"
Максимальное количество контактных устройств, подключаемых параллельно 4 шт.
Максимальное количество световых индикаторов, подключаемых к контакту "LED" 1 шт.
Расстояние от УО до контактного устройства Не более 100 м при диаметре провода не менее 0,5 мм
Touch Memory Не более 100 м при диаметре провода не менее 0,5 мм
Емкость памяти кодов ключей Touch Memory 16 ключей
Интерфейс RS-485
Протокол "Орион"
Форматы сигналов GSM CSD (DC-09), CSD (DC-05)

Ademco Contact ID
SMS
Голосовой канал

Энергонезависимый буфер событий 128 событий для передачи по GSM каналу
60 событий для передачи по RS-485 интерфейсу
База данных в режиме "Ведущий"

Количество разделов до 99
Количество зон до 128
Количество идентификаторов пользователей до 255

База данных в режиме "Ведомый"

Количество разделов до 99
Количество зон до 128
Количество идентификаторов пользователей до 255

Питание прибора От внешнего источника постоянного тока
Номинальное напряжение от 10,2 до 15 В
Потребляемый ток не более:
150 мА - дежурный режим
200 мА - при передаче
1 А - пиковое потребление
Программирование прибора Программа "UProg"
Устойчивость к климатическим воздействиям Исполнение 03 по ОСТ 25 1099-83
Рабочий диапазон температур От минус 30 до +50°C
Относительная влажность До 98% при +25°C
Степень защиты корпуса IP20
Габаритные размеры 156х107х39 мм
Вес прибора Не более 0,3 кг
Тип подключения к прибору Клеммная колодка под винт, провод от 0,3 до 2,0 мм²
Тип монтажа Настенный навесной или на DIN-рейку
