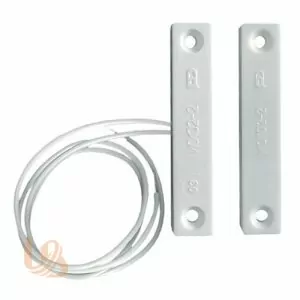

Магнитоконтактный извещатель для неметаллических поверхностей.

НАЗНАЧЕНИЕ

Предназначен для блокировки дверных и оконных проемов, других строительных, конструктивных элементов зданий и сооружений на открывание или смещение, организаций устройств типа «ловушка» на любых объектах и выдачи сигнала «Тревога» путем размыкания контактов геркона на приемно-контрольный прибор или пульт централизованного наблюдения.

ОСОБЕННОСТИ

Накладной, предназначен для поверхностного монтажа на деревянные конструкции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

диапазон коммутируемого напряжения, В 0,05-72
диапазон коммутируемого тока, мА 0,1-250
число срабатываний извещателя в режиме 0,25А-30В, не менее 106
выходное электрическое сопротивление: при замкнутых контактах (при токе (100±10)мА), Ом, не более 0,5, при разомкнутых контактах, кОм, не менее 200
при параллельном расположении датчика и задающего элемента контакты извещателя должны быть: замкнуты - при расстоянии между ними, 10 и менее мм, разомкнуты - при расстоянии между ними, 45 и более мм
допустимое смещение по вертикальной и горизонтальной осям симметрии между датчиком и задающим элементом, мм, не более 3
сопротивление изоляции между выводами датчика: в нормальных климатических условиях, не менее 5 МОм, при повышенной относительной влажности 98%, не менее 0,2 МОм
электрическая прочность изоляции между выводами датчика и корпусом, Вэфф/Впост, не менее 500 / 700
рабочая температура среды, °С -50 … +50
относительная влажность воздуха ( при +25 °С ), %, не более 98
виброустойчивость (10–35)Гц, м/с2 (g), не более 4,9 (0,5)
наработка до отказа, ч, не менее 200000
срок службы, лет, не менее 8
масса датчика/задающего элемента, г, не более 7/14

ИО 102-2 (СМК-1)
