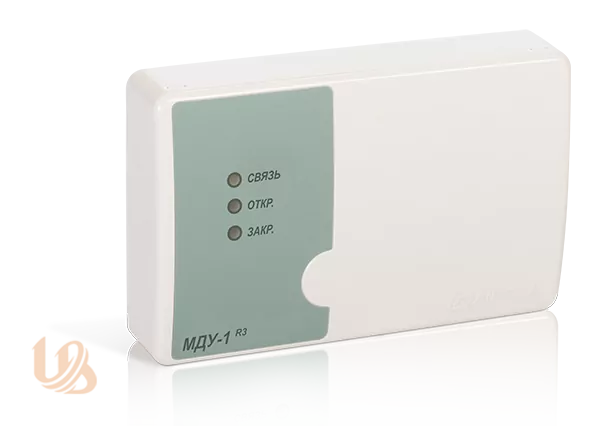

МДУ-1С ПРОТ. R3 Модуль управления клапаном дымоудаления силовой

ФУНКЦИИ

Предназначен для управления электромеханическим приводом с возвратной пружиной, или электромеханическим реверсивным приводом, или электромагнитным с ручным возвратом, которые используются на заслонках клапана дымоудаления или огнезадерживающего клапана. Модуль имеет входы контроля положения клапана и входы подключения кнопок ручного управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

количество управляемых клапанов – 1;
питание модуля - 24/220 В;
выбор напряжения питания модуля осуществляется джампером;
ток коммутации на электропривод: при напряжении питания постоянного тока 24 В - до 5 А, при напряжении питания переменного тока 230 В - до 5 А;
длина соединений до кнопок управления и концевиков - не более 30м;
диапазон рабочих температур – от -20 до +60°С.

МДУ-1С-R3

"Rubezh" АСПС (протокол R3)
