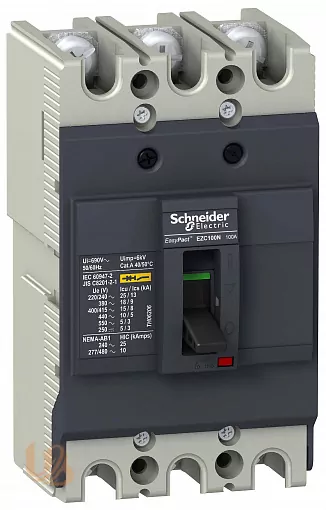

Автоматический выключатель Easypact EZC100N - TMD - 100 A - 3 полюса 3Т

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Серия EasyPact
Тип продукта Автоматический выключатель
Краткое название устройства Easypact EZC100N
Наименование автоматического выключателя Easypact EZC100N
Область применения Распределение
Описание полюсов 3P
Описание защищенных полюсов 3t
Тип сети Постоянный токПеременный ток
Частота сети 50/60 Гц
[In] номинальный ток 100 А в 40 °C
[Ui] номинальное напряжение изоляции 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Uimp] номинальное импульсное выдерживаемое н 6 kV conforming to IEC 60947-2
[Ue] номинальное рабочее напряжение 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2250 В постоянный ток в соответствии с МЭК 60947-2
Код отключающей способности N
Отключающая способность 10 кА Icu в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-215 кА Icu в 400...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-218 кА Icu в 380 В переменный ток 50/60 Гц в соответствии с МЭК 60947-225 кА Icu в 110...130 В переменный ток 50/60 Гц в соответствии с МЭК 60947-225 kA Icu at 220...240 V AC 50/60 Hz conforming to IEC 60947-25 кА Icu в 125 В постоянный ток 1P в соответствии с МЭК 60947-25 кА Icu в 250 В постоянный ток 2P в соответствии с МЭК 60947-25 кА Icu в 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Ics] рабочая отключающая способность 5 кА в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-29 кА в 380 В переменный ток 50/60 Гц в соответствии с МЭК 60947-212,5 кА в 110/130 В переменный ток 50/60 Гц в соответствии с МЭК 60947-212,5 кА в 220/230/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-22,5 кА в 125 В постоянный ток в соответствии с МЭК 60947-22,5 кА в 250 В постоянный ток в соответствии с МЭК 60947-22,5 кА в 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-27,5 кА в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Соответствие требованиям по изоляции Yes conforming to IEC 60947-2
Категория применения Категория А
Наименование расцепителя TM-D
Технология расцепителя Термомагнитный
Номинальный ток расцепителя 100 А в 50 °C
Тип защиты Защита от короткого замыканияЗащита от перегрузки
Степень загрязнения 3 в соответствии с МЭК 60664-13 в соответствии с МЭК 947-1
Тип управления Рычаг управления
Исполнение монтажа Стационарный
Монтажная опора Задняя монтажная панель
Верхние присоединения Передний
Нижние присоединения Передний
Механическая износостойкость 8500 циклы
Электрическая износостойкость Категория А: 1500 циклы 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Шаг соединения 25 мм
Индикатор наличия напряжения Прямая индикация положения контакта
Установка защиты нейтрали Без защиты
Защита от утечки на землю Отсуствует
Высота 130 мм
Ширина 75 мм
Глубина 60 мм
Стандарты EN/МЭК 60947-1GB/T 14048.2EN/МЭК 60947-2JIS C8201-2-2
Степень защиты IP IP20 conforming to IEC 60529
Степень ударостойкости IK IK07 в соответствии с МЭК 62262
Рабочая температура окружающей среды -25…70 °C
Температура окружающей среды при хранении -35…85 °C
Тип упаковки 1 PCE
Кол-во едениц в упаковке 1
Вес упаковки 784 г
Высота упаковки 1 9,5 см
Ширина упаковки 1 9 см
Длина упаковки 1 14 см
Тип упаковки 2 S02
Количество штук в упаковке 2 12
Вес упаковки 2 9,81 кг
Высота упаковки 2 15 см
Ширина упаковки 2 30 см
Длина упаковки 2 40 см
Тип упаковки 3 P06
Количество штук в упаковке 3 192
Вес упаковки 3 166,308 кг
Высота упаковки 3 80 см
Ширина упаковки 3 80 см
Длина упаковки 3 60 см
Статус устойчивого продукта Грин Премиум продукция
Не содержит особо опасных веществ согласно декларации REACh Да
Директива EC RoHS Соответствует Декларация ЕС RoHS
Не содержит токсичных тяжелых металлов Да
Не содержит ртути Да
Информация об исключениях по регламенту RoHS Да
Регламент RoHS Китая Декларация RoHS Китая
Экологическая отчетнсть Экологический профиль продукта
WEEE На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
