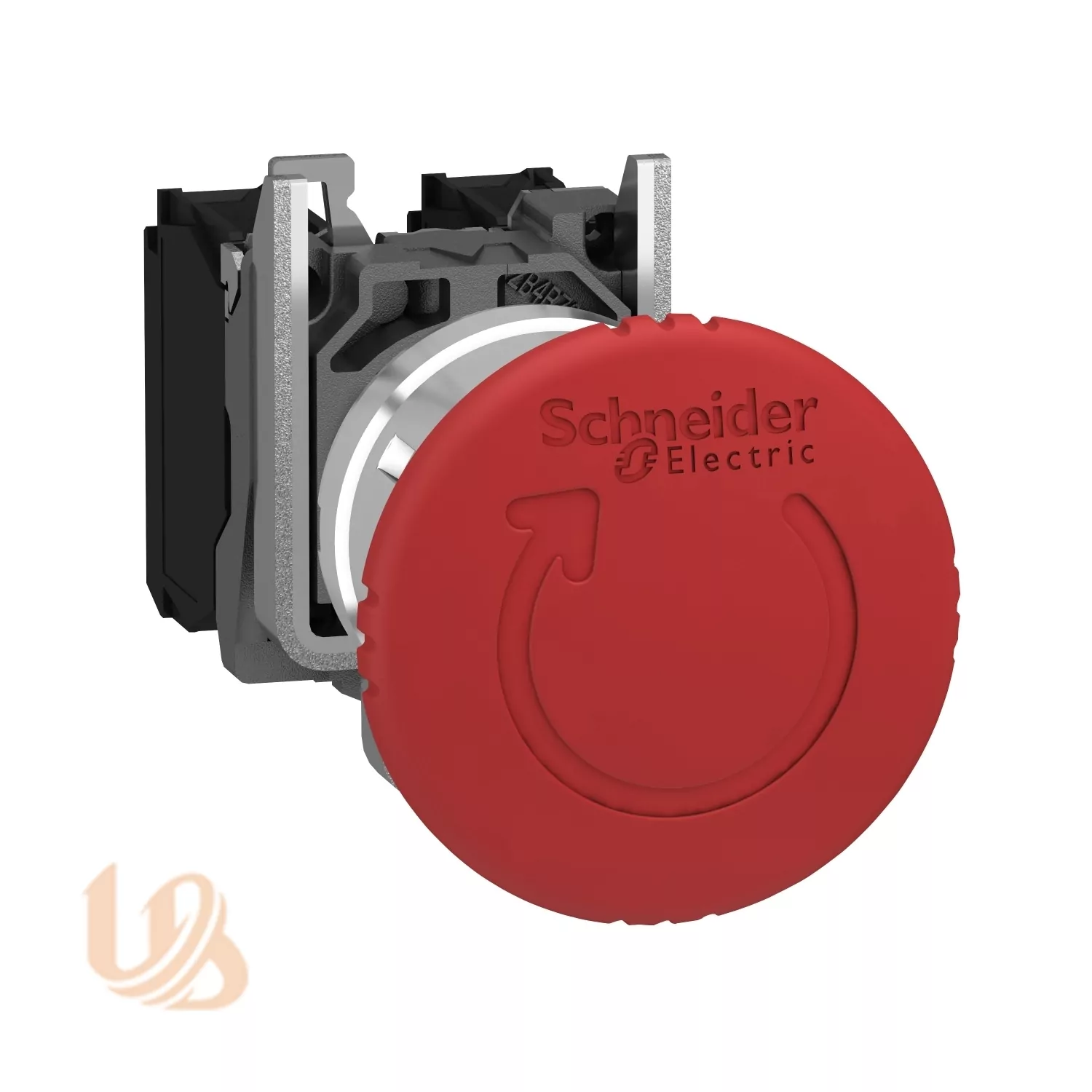

Кнопка аварийного останова, металл, красный грибовидный, Ø40, Ø22, тригерного действия повернуть для возврата, 2 НЗ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Серия Harmony XB4
Тип продукта Кнопка аварйиного остановаКнопка аварийного останова
Краткое название устройства XB4
материал окантовки Хромированный металл
материал крепежной основы Zamak
монтажный диаметр 22 мм
минимальная партия для продажи 1
форма головки сигнального блока Круглая
тип рукоятки триггерного действия и механическая блокировка
тип головки Стандартный
Сброс Возврат с поворотом
параметры управляющего устройства Red mushroom Ø 40 mm, unmarked
Работа контактов Медленное размыкание
соединения – клеммы Винтовой зажим, <= 2 x 1,5 мм² С кабельным наконечником в соответствии с EN 60947-1Винтовой зажим, >= 1 x 0,22 мм² Без наконечника в соответствии с EN 60947-1
Высота 47 мм
Ширина 40 мм
Глубина 82 мм
Описание зажимов ISO n°1 (21-22)NC
Вес нетто 0,13 кг
стойкость к мойке под высоким давлением 7000000 Pa at 55 °C, distance : 0.1 m
использование контактов Стандартный контакт
прямое размыкание С в соответствии с EN/МЭК 60947-5-1 приложение К
рабочий ход 1,5 мм (Н.З. изменение коммутационного состояния)4,3 мм (полный ход)
Механическая износостойкость 300000 циклы
момент затяжки 0,8…1,2 Н-м в соответствии с EN 60947-1
форма головки винта Пересечение совместим с Philips No 1 отверткаПересечение совместим с Pozidriv No 1 отверткаПерфорированный совместим с Ø 4 мм отверткаПерфорированный совместим с Ø 5.5 мм отвертка
Материал контактов Серебряный сплав (Ag/Ni)
защита от короткого замыкания 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
[Ith] условный тепловой ток на открытом воздухе 10 А в соответствии с EN/IEC 60947-5-1
[Ui] номинальное напряжение изоляции 600 В (степень загрязнения 3) в соответствии с EN 60947-1
[Up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с EN 60947-1
[Ie] номинальный рабочий ток 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-16 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-10,1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-10.27 A at 250 V, DC-13, Q600 conforming to EN/IEC 60947-5-10,55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-11,2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
электрическая износостойкость 1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С1000000 циклы, AC-15, 3 А в 120 В AC 50/60Hz, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С1000000 cycles, AC-15, 4 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C1000000 циклы, DC-13, 0,2 А в 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С1000000 циклы, DC-13, 0,5 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
электрическая надежность МЭК 60947-5-4 Λ < 10exp(-6) в 5 В и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4Λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
Комплектация изделия Изделие в сборе
Защитное исполнение TH
Температура окружающей среды при хранении -40…70 °C
Рабочая температура окружающей среды -40…70 °C
класс защиты от поражения электр. током Класс I в соответствии с IEC 60536
Степень защиты IP IP66 в соответствии с МЭК 60529IP67IP69IP69K
степень защиты NEMA NEMA 13NEMA 4X
Степень ударостойкости IK IK06 conforming to IEC 50102
Стандарты JIS C8201-5-1IEC 60364-5-53UL 508EN/IEC 60947-5-1CSA C22.2 № 14EN/ISO 13850EN/IEC 60947-5-5EN/МЭК 60947-1EN/IEC 60204-1EN/IEC 60947-5-4JIS C8201-1
Сертификаты LROS (Lloyds register of shipping)BVGLDNVCSAВнесен в список UL
Виброустойчивость 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
ударопрочность 30 gn (duration = 18 ms) for half sine wave acceleration conforming to IEC 60068-2-2750 gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27
Тип упаковки 1 PCE
Кол-во едениц в упаковке 1
Вес упаковки 133 г
Высота упаковки 1 5,3 см
Ширина упаковки 1 4,4 см
Длина упаковки 1 8,8 см
Тип упаковки 2 S03
Количество штук в упаковке 2 80
Вес упаковки 2 11,197 кг
Высота упаковки 2 30 см
Ширина упаковки 2 30 см
Длина упаковки 2 40 см
Тип упаковки 3 P06
Количество штук в упаковке 3 640
Вес упаковки 3 99,964 кг
Высота упаковки 3 77 см
Ширина упаковки 3 60 см
Длина упаковки 3 80 см
Статус устойчивого продукта Грин Премиум продукция
Не содержит особо опасных веществ согласно декларации REACh Да
Директива EC RoHS Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) Декларация ЕС RoHS
Не содержит токсичных тяжелых металлов Да
Не содержит ртути Да
Информация об исключениях по регламенту RoHS Да
Регламент RoHS Китая Декларация RoHS Китая
Экологическая отчетнсть Экологический профиль продукта
Профиль кругооборота Информация о конце срока службы
WEEE На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки

XB4BS8444 Кнопка аварийного ост. 22мм с возв.

Переключатели постов управления
