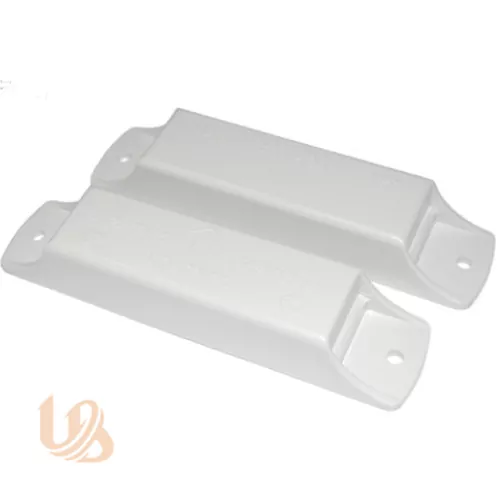

Извещатель охранный точечный магнитоконтактный НЗ/НО в пластмассовом корпусе по ТУ ПАШК.425119.008

НАЗНАЧЕНИЕ

Извещатели предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), например, дверей или ворот зданий, сооружений, железнодорожных контейнеров, ангаров, с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы

ОСОБЕННОСТИ

Извещатели состоят из исполнительного и задающего блоков.
Исполнительный блок извещателей выполнен на основе магнитоуправляемого герметизированного контакта (геркона).
Задающий блок извещателей выполнен на основе постоянного магнита.
При приближении магнита к датчику происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
Извещатели не содержат драгоценных металлов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип применяемого геркона: Переключающий
Тип разъёма: С внутренним разъемом
Материал корпуса: Пластмасса по ПАШК 425119.008ТУ
Расстояние между датчиком и магнитом на переключение: 12 мм и менее
Расстояние между датчиком и магнитом на непереключённое состояние: 70 мм и более
Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм.
Сопротивление замкнутых контактов - не более 0,5 Ом
Сопротивление изоляции между замкнутыми выводами датчика и корпусом в нормальных климатических условиях не менее 20 МОм
Сопротивление изоляции между замкнутыми выводами датчика и корпусом при повышенной относительной влажности 98%(с конденсацией влаги) при 35°С не менее 1 МОм
Коммутируемый ток до 0,5 А
Коммутируемое напряжение до 72 В
Максимальная коммутируемая мощность 10 Вт
Габаритные размеры блока геркона 130х30х20 мм
Масса блока геркона 0,1 кг
Габаритные размеры блока магнита 130х30х20 мм
Масса блока магнита 0,15 кг
Диапазон температур от -50 до +50С
Относительная влажность влажность 98% при 35 С
Сопротивление замкнутых контактов 0,5 Ом
Степень защиты оболочки по ГОСТ 14254-96 IP55

КОМПЛЕКТ ПОСТАВКИ

Блок геркона - 1 шт.
Блок магнитов - 1 шт.
Этикетка - 1 экз. на транспортную тару.

ИО 102-26 исп.03 "Аякс"
