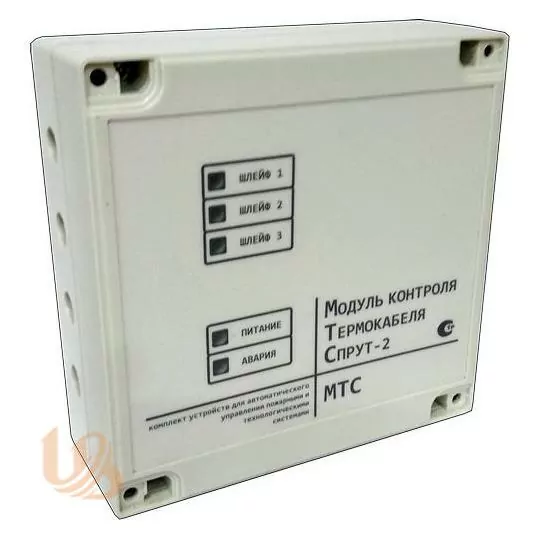

Модуль контроля термокабеля, пороговый, на 3 шлейф.

НАЗНАЧЕНИЕ

используется для контроля состояния извещателей пожарных тепловых линейных серии ИПТЛ ГРИФ-термокабель и выдачи сигналов об их состоянии во внешние цепи.

ОСОБЕННОСТИ

Использование модулей МТС-х совместно с термокабелями с полимерной внешней оболочкой позволяет защитить объекты с агрессивной внешней средой (химические производства, резервуарные парки нефтепродуктов).
Возможность подключить к модулю МТС-х двухпороговые тепловые линейные пожарные извещатели позволяет существенно снизить риск запуска систем противопожарной защиты объекта вследствие повреждения (короткого замыкания) термокабеля.

Принцип работы прибора основан на измерении сопротивления цепи, подключенной к измерительному тракту прибора. В зависимости от величины сопротивления подключенной цепи прибор будет индицировать то или иное состояние: «Сработка», «Норма», «Обрыв». Состояние «Неисправность шлейфа» также формируется, в случае если после включения, шлейф не попал в диапазон «Норма». Состояние «Сработка» сбрасывается только при отключении питания прибора.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество термошлейфов: 3
Допустимое удельное сопротивление термокабеля Ом/м: 0,05÷0,70
Длина термошлейфа, м: 0÷3 000 (при 0,656 Ом/м)
Сопротивление подводящих проводов, Ом: не более 300
Контроль исправности шлейфов: КЗ/обрыв
Напряжение, В /ток питания шлейфов, мА, не более: 5,0 / 1,5
Контроль вскрытия корпуса: +
Количество выходов «Пожар», «сухой контакт»: 3
Количество выходов «Авария», «сухой контакт»: 1
Диапазон питающих напряжений, В: 11…30,5
Средний срок службы, лет не менее: 10
Диапазон рабочих температур, °C: -40…+55
Допустимая относительная влажность, % при 40°C: 93
Степень защиты оболочкой: IP65
Климатическое исполнение: УХЛ 3.1.
Масса, кг, не более: 0,5
Габаритные размеры, мм: 160х160х60
Поддерживает работу с любыми термокабелями
Выходы Пожар (один на шлейф) и Авария, световая сигнализаци

МТС-3
