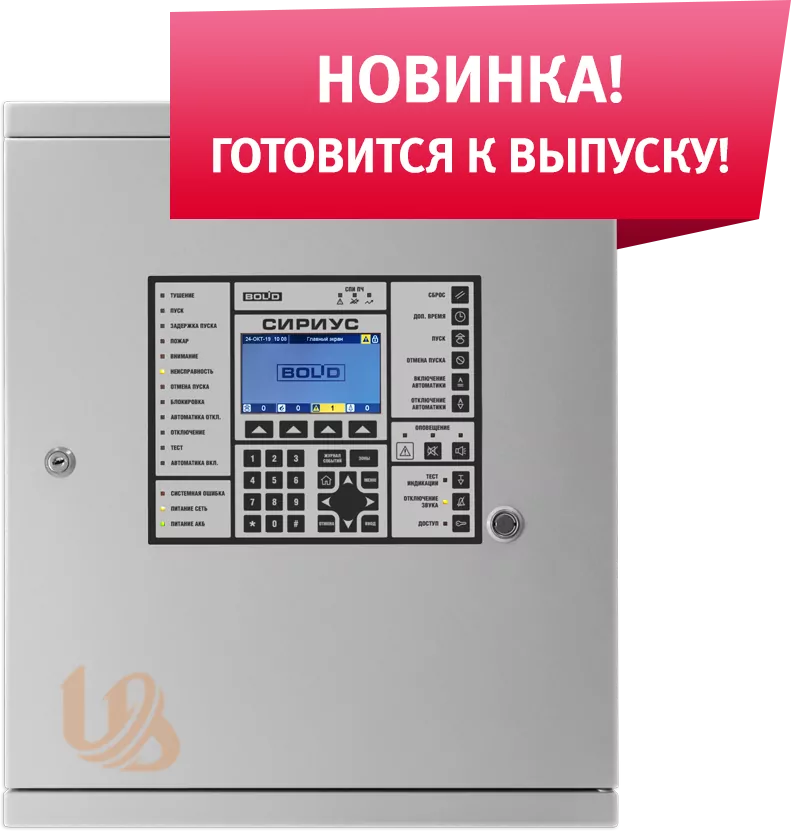

Прибор приемно-контрольный и управления пожарный "Cириус".

НАЗНАЧЕНИИЕ

для контроля и управления системой пожарной сигнализации, оповещения, пожаротушения, дымоудаления и вспомогательным инженерным и технологическим оборудованием участвующим в обеспечении пожарной безопасности

ОСОБЕННОСТИ

Встроенный модуль контроля кольцевой линии ДПЛС "С2000-КДЛ-С" на 127 адресных устройств
Возможность установки второго встроенного модуля "С2000-КДЛ-С"
Резервированный интерфейс RS-485 для подключения внешних блоков ИСО "Орион"
Резервированный интерфейс RS-485 для объединения до 32 ППКУП "Сириус" в сеть с возможностью перекрёстного управления
Встроенный резервированный источник питания
Журнал на 65000 событий
Web-интерфейс для конфигурирования параметров, удаленного контроля состояния системы, просмотра, сохранения и печати журнала событий
Возможность подключения к АРМ "Орион Про" для расширения возможностей мониторинга состояния защищаемого объекта

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальная информационная ёмкость одного прибора "Сириус":

Приборы:

встроенные: 4
внешние: 122

Входы (контролируемые элементы): 4096
Выходы (управляемые элементы): 1024
Зоны (для объединения элементов): 1024
Группы зон (для объединения зон): 128
Пользователи: 2048
Группы доступа: 256
Зоны оповещения: 127

Количество зон (направлений) пожаротушения:

Одного прибора "Сириус": 4
С блоками "С2000-ПТ": до 127

Журнал событий:

Максимальное количество событий: 65000
Организация журнала: кольцевая
Просмотр событий: ЖКИ, web-интерфейс
Сохранение журнала в файл: формат CSV
Печать журнала в файл напрямую из Web-интерфейса

Встроенные линии связи для подключения адресных устройств:

Интерфейс: ДПЛС
Количество линий: 1 (2 – с дополнительным модулем "С2000-КДЛ-С")
Максимальное число АУ: 127 (254 с дополнительным модулем "С2000-КДЛ-С")
Максимальный выходной ток: 100 мА
Номинальный выходной ток: 64 мА
Максимальная длина (при номинальном выходном токе):

160 м при сечении жил 0,2 мм²
400 м при сечении жил 0,5 мм²
600 м при сечении жил 0,75 мм²
1200 м при сечении жил 1,5 мм²

Максимальное активное сопротивление проводов: 100 Ом
Минимальное сопротивление изоляции между проводами: 50 кОм

Резервированная линия связи для подключения внешних блоков ИСО "Орион":

Интерфейс: RS-485
Тип две независимые линии
Максимальная длина: 3000 м
Максимальное активное сопротивление проводов: 400 Ом
Минимальное сопротивление изоляции между проводами: 50 кОм
Максимальное число подключаемых блоков: 122

Резервированная линия связи для объединения приборов "Сириус" в сеть:

Интерфейс: RS-485
Тип: две независимые линии
Гальваническая изоляция: до 500 В в течении 1 минуты
Максимальная длина без повторителей: 3000 м
Максимальное активное сопротивление проводов: 400 Ом
Минимальное сопротивление изоляции между проводами: 50 кОм
Максимальное число приборов "Сириус" в сети: 32

Встроенные управляемые дискретные выходы:

Ключевые (транзисторные) выходы: 4 шт.

контроль на обрыв и КЗ да
номинальное выходное напряжение 24 В
максимальный выходной ток 2 А
защита от КЗ и перегрузки да
защита от ложного включения при единичной неисправности только для пользовательских выходов № 3 и 4

Выходы типа "сухой контакт": 3 шт.: "Пожар", "Пуск", "Неисправность"

максимальный коммутируемый ток 100 мА
максимальное коммутируемое напряжение 200 В

Выход для питания внешних устройств: 1 шт.

выходное напряжение 24 В
максимальный выходной ток 300 мА
защита от КЗ и перегрузки да

Встроенные дискретные входы:

Вход "Неисправность" 1 шт.

контроль на обрыв и КЗ: да
номинальное выходное напряжение 24 В
максимальное активное сопротивление
проводной линии (без учёта оконечного резистора): 100 Ом
минимальное сопротивление изоляции между проводами 50 кОм

Прочее:

Основное питание: сеть ~220 В, частотой 50 Гц
Максимальный ток, потребляемый от основного источника питания:

в дежурном режиме: не более 0,03 А
в тревожном режиме:

собственное потребление - не более 0,03 А
потребление ИУ - не более 0,33 А

для заряда АКБ не более 0,13 А

Резервное питание: две АКБ 12 В емкостью 17 А∙ч включенные последовательно
Максимальный ток, потребляемый от резервного источника питания:

в дежурном режиме: не более 0,3 А
в тревожном режиме:

собственное потребление - не более 0,3 А
потребление ИУ - не более 3,0 А

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 I
Электрическая прочность изоляции токоведущих частей прибора (между цепями, связанными с сетью переменного тока 220 В и корпусом, а также между цепями, связанными с сетью переменного тока 220 В и любыми цепями, не связанными с ней): до 2 кВ (50 Гц)
Электрическое сопротивление изоляции (между цепями, связанными с сетью переменного тока 220 В и корпусом, а также между цепями, связанными с сетью переменного тока 220 В и любыми цепями, не связанными с ней): не менее 20 МОм (в нормальных условиях согласно п. 5.14.6 ГОСТ 52931-2008)
Степень защиты оболочки: IР 41 (при креплении на стену)
Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 4
Климатическое исполнение по ОСТ 25 83: О4
Диапазон рабочих температур: 0...+40 ºС
Относительная влажность воздуха: не более 93% при 40 ºС
Время технической готовности прибора к работе: 30 с
Режим работы: круглосуточный
Средняя наработка прибора на отказ в дежурном режиме работы не менее 80 000 ч
Вероятность безотказной работы: 0,98758
Средний срок службы прибора: 10 лет
Масса нетто:

не более 6,5 кг (без АКБ)
не более 16 кг (с АКБ)

Габаритные размеры (В×Ш×Г): не более 500×425×110 мм

ППКУиП "Сириус"
