Взрывозащищенные коробки соединительные типа КСРВ-Н (КСРВ-С, SA/SS) из нержавеющей стали

НАЗНАЧЕНИЕ

Взрывозащищенные коробки серии КСРВ-Н относятся к стационарным многофункциональным устройствам. Коробки серии КСРВ-Н могут использоваться для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различных Ex-компонентов, а также в качестве корпусов постов и шкафов управления, в случае необходимости монтажа их во взрывоопасных зонах и условиях с агрессивной окружающей средой.

ПРЕИМУЩЕСТВА

Съемная крышка с фиксацией на петлях
Силиконовое цельноналивное уплотнение на крышке
19 стандартных размеров корпусов
Изготовление корпусов нестандартных типоразмеров по техническому заданию заказчика
Возможность установки замка на крышку
Возможность изготовления смотровых окон по техническому заданию заказчика
Исполнение со сменными пластинами для установки кабельных вводов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Температура окружающей среды, °С:

-60...+85
-60...+185 (для исполнения /ТЕРМО)
-20…+85 (для рудничного исполнения)
-60...+290 (для ЕХ-компонента)

Максимальное напряжение, В:

10000
~1000 / ⎓250

Максимальная сила тока, А: 800/400

Размещение кабельных вводов: По спецификации заказчика.

Заземление: 2 зажима заземления (внутренний и внешний) из нержавеющей стали

Крепление крышки: На петлях, фиксация болтами (для КСРВ-Н111109 и КСРВ-Н171109 петли опционально)

Монтаж внутри корпуса: 4 стойки для крепления монтажной панели

Уплотнение: Силиконовая резина (в пазе крышки)

Материал: Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), уcтойчивая к высоким температурам и коррозии.

Рабочее положение в пространстве: любое

Класс защиты от поражения электрическим током: I

Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

Маркировка взрывозащиты:

1Ex e IIC T6...T4 Gb
0Ex ia IIC T6...T4 Ga
1Ex e [ia Ga] IIC T6... T4 Gb
Ex ia IIIC T85°C...T135°C Da
Ex tb IIIC T85°C ...T135°C Db
1Ex e II T3...T2 Gb X (для исполнения /ТЕРМО)
1Ex e [ia Ga] IIC T3...T2 Gb X (для исполнения /ТЕРМО)
0Ex ia IIC T3...T2 Ga X (для исполнения /ТЕРМО)
Ex tb IIIC T200°С... T300°С Db X (для исполнения /ТЕРМО)
Ex e IIC Gb U
Ex ia IIC Ga U
Ex ia IIIC Da U
Ex tb IIIC Db U

Маркировка рудничного оборудования:

PO Ex ia I Ma
PB Ex e I Mb
PП Ex e I Mc
РН1
РН2

Защита: IP66/IP67/IP69

Установка:

Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы,
непроводящую и проводящую пыль;
Подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок;
Объекты, поднадзорные РМРС

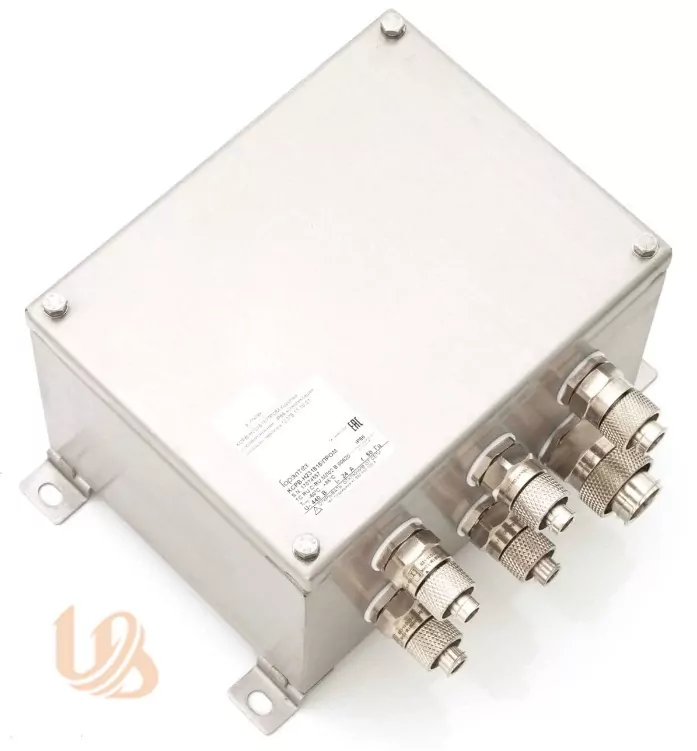

КСРВ-Н231815(8WDU16-1WPE16)-2КОВ2МНК(А)-2КОВ3МНК(В) РН2
