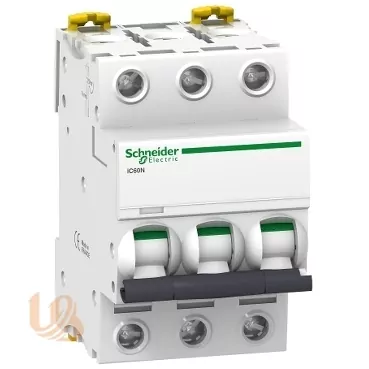

Автоматический выключатель iC60N C 32A 3P

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Область применения Распределение
Серия Acti 9
Наименование продукта Acti 9 iC60
Тип продукта Автоматический выключатель
Краткое название устройства IC60N
Описание полюсов 3P
Число защищенных полюсов 3
Номинальный ток 32 А
Тип сети Переменный ток; Постоянный ток
Технология расцепителя Термомагнитный
Код кривой С
Отключающая способность 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1; 36 kA Icu at 12...60 V AC 50/60 Hz conforming to EN/IEC 60947-2; 10 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-2; 20 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2; 6 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2; 36 kA Icu at 100...133 V AC 50/60 Hz conforming to EN/IEC 60947-2; 10 kA Icu at <= 180 V DC conforming to EN/IEC 60947-2
Категория применения Категория А в соответствии с EN 60947-2; Категория А в соответствии с МЭК 60947-2
Соответствие требованиям по изоляции Да в соответствии с EN 60898-1; Да в соответствии с EN 60947-2; Да в соответствии с IEC 60898-1; Yes conforming to IEC 60947-2
Стандарты МЭК 60947-2; EN 60947-2; EN 60898-1; IEC 60898-1
Частота сети 50/60 Гц
Предел электромагнитного отключения 8 x In +/- 20 %
Номинальная рабочая отключающая способность 15 kA 75 % conforming to EN 60947-2 - 220...240 V AC 50/60 Hz; 7.5 kA 75 % conforming to EN 60947-2 - 380...415 V AC 50/60 Hz; 4.5 kA 75 % conforming to EN 60947-2 - 440 V AC 50/60 Hz; 15 kA 75 % conforming to IEC 60947-2 - 220...240 V AC 50/60 Hz; 7.5 kA 75 % conforming to IEC 60947-2 - 380...415 V AC 50/60 Hz; 4.5 kA 75 % conforming to IEC 60947-2 - 440 V AC 50/60 Hz; 27 kA 75 % conforming to IEC 60947-2 - 12...133 V AC 50/60 Hz; 27 kA 75 % conforming to EN 60947-2 - 12...133 V AC 50/60 Hz; 6000 A 100 % conforming to EN 60898-1 - 400 V AC 50/60 Hz; 6000 A 100 % conforming to IEC 60898-1 - 400 V AC 50/60 Hz; 10 kA 100 % conforming to IEC 60947-2 - 125...180 V DC; 10 kA 100 % conforming to EN 60947-2 - 125...180 V DC
Класс ограничения 3 в соответствии с EN 60898-1; 3 в соответствии с IEC 60898-1
Номинальное напряжение изоляции 500 В переменный ток 50/60 Гц в соответствии с EN 60947-2; 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Uimp] номинальное импульсное выдерживаемое н 6 кВ в соответствии с EN 60947-2; 6 кВ в соответствии с МЭК 60947-2
Индикатор положения контакта Да
Тип управления Рычаг управления
Индикатор наличия напряжения Индикатор срабатывания
Тип монтажа Стационарный
Монтажная опора DIN-рейка
Совместимость распределительного блока с гребенчатыми шинами Верхняя или нижняя: Да
Шаг 9 мм 6
Высота 85 мм
Ширина 54 мм
Глубина 78,5 мм
Вес нетто 0,375 кг
Цвет Белый
Механическая износостойкость 20000 циклы
Электрическая износостойкость 10000 циклы
Соединения – клеммы Единая клемма (Верхняя или нижняя) 1…35 мм² Жесткий; Единая клемма (Верхняя или нижняя) 1…25 мм² гибкий
Длина зачистки проводов 14 мм для Верхняя или нижняя соединение
момент затяжки 3,5 Н-м Верхняя или нижняя
Защита от утечки на землю Отдельный блок
Степень защиты IP IP20 в соответствии с МЭК 60529; IP20 в соответствии с EN 60529
Степень загрязнения 3 в соответствии с EN 60947-2; 3 в соответствии с МЭК 60947-2
Категория перенапряжения IV
Подготовка к работе в тропических условиях 2 в соответствии с IEC 60068-1
Относительная влажность 95 % в 55 °C
Высота над уровнем моря 0...2000 м
Рабочая температура окружающей среды -35…70 °C
Температура окружающей среды при хранении -40…85 °C
Тип упаковки 1 PCE
Кол-во едениц в упаковке 1
Вес упаковки 361,5 г
Высота упаковки 1 5,5 см
Ширина упаковки 1 7,5 см
Длина упаковки 1 9,5 см
Статус устойчивого продукта Грин Премиум продукция
Регламент REACh Декларация REACh
Не содержит особо опасных веществ согласно декларации REACh Да
Директива EC RoHS Соответствует; Декларация ЕС RoHS
Не содержит ртути Да
Информация об исключениях по регламенту RoHS Да
Регламент RoHS Китая Декларация RoHS Китая; Продукт вне сферы действия RoHS Китая. Декларация вещества для сведения
Экологическая отчетнсть Экологический профиль продукта
WEEE На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Наличие галогенов Продукт, не содержащий галогенов
Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки

A9F79332 Автоматический выключатель iC60N C 32A 3P
